CAD中快速求解包含弧線段的不規則圖形的面積
CAD中快速求解包含弧線段的不規則圖形的面積, 小編為大家簡單介紹下上述問題的求解方法，步驟如下：

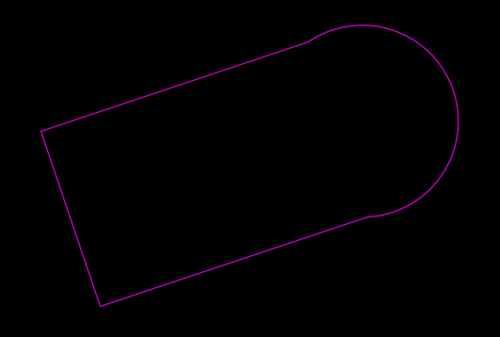

打開cad，繪制一個如圖所示的包含弧線段的不規則圖形，我們想要求解其面積。

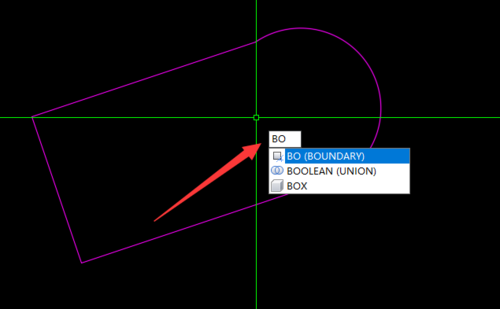

輸入快捷命令“bo”，回車。

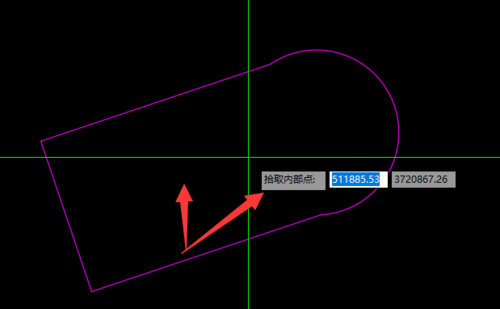

拾取不規則圖形中內部的任意一點，任意點擊下，將不規則圖形變成了一個封閉的區域。

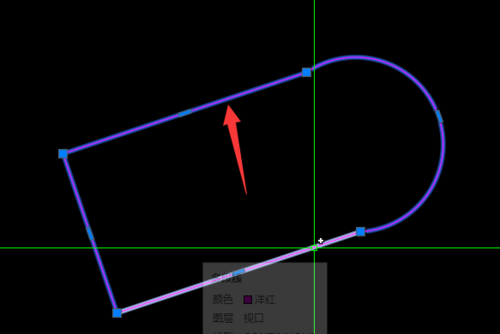

選中封閉圖形。

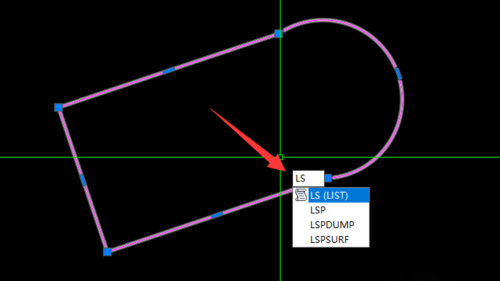

輸入快捷命令“l(fā)s”，回車。

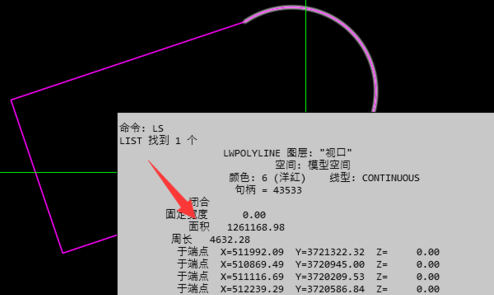

彈出面積結果，可見其面積。
