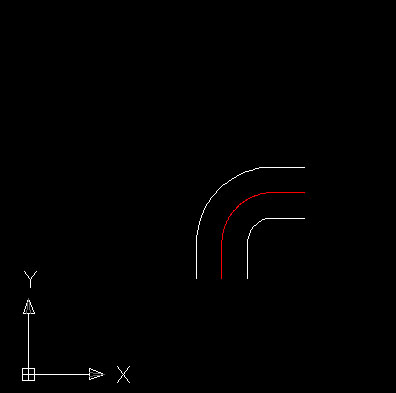

CAD中如何使用倒角命令繪制彎頭
如何使用倒角命令繪制彎頭？操作非常簡單，小編接下來為大家講解一下

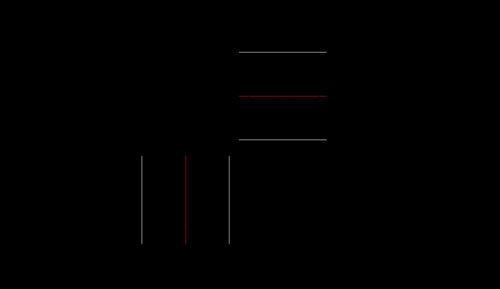

1、首先，繪制出需要繪制彎頭的管道大小一樣的雙線管道，并且相互垂直
2、直接輸入倒角命令F，然后再輸入半徑R，一般彎頭中心線的彎曲半徑是管道直徑D，外邊圓弧是1.5D，內邊圓弧彎曲半徑為0.5D

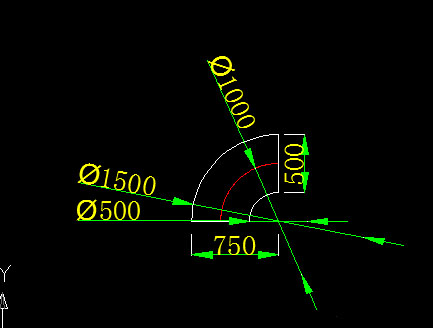

3、繪制完成后，刪除兩邊多余的直線線段，連接彎頭內外兩邊就完成了，結果如下圖
