在使用CAD繪圖的時候，我們可能會需要按照一定的比例將圖形進行縮放，今天介紹一個簡單的圖形縮放方法。
1、 首先，大家打開CAD軟件
2、 將要縮放的圖形保存為塊，可以鼠標右鍵拖動圖形粘貼為塊

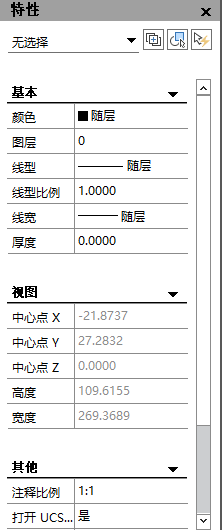

3、 點擊【修改】-【特性】按鈕，打開【特性】選項板

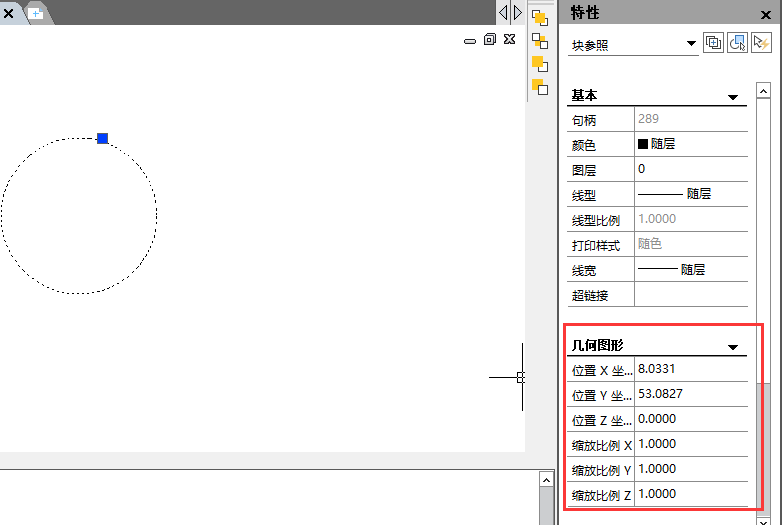

4、 在CAD中用鼠標框選需要縮放的圖形，此時【特性】選項板顯示如圖
5、 在縮放比例X/Y/Z后面的文本框中直接輸入縮放比例（Z軸在三維視圖中顯示，這里以二維圖形為例）
（1） 如果XY縮放比例相等，則是等比縮放

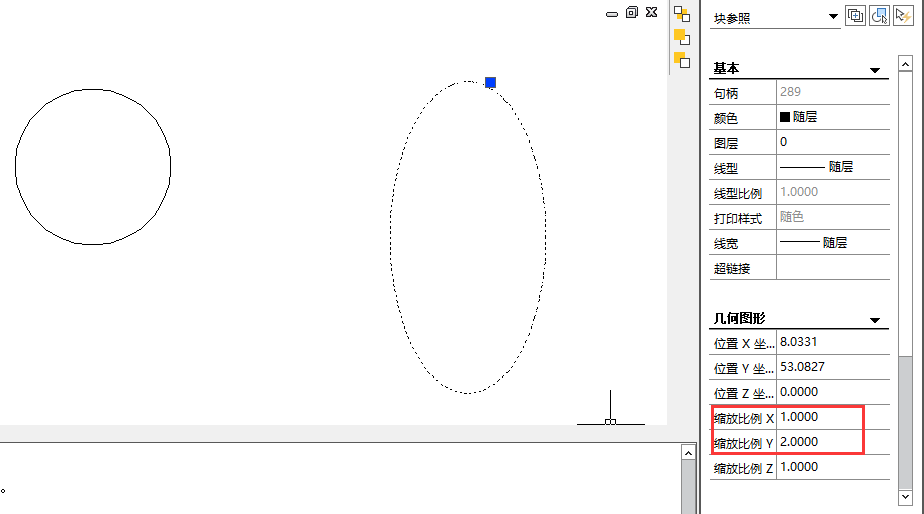

（2） 如果XY縮放比例不一樣，則是不等比縮放
