在CAD中利用外部參照之前需要將外部參照附著到宿主圖形上，下面我們以創建花園為例學習其具體的操作方法。
1、 首先，大家打開中望CAD軟件

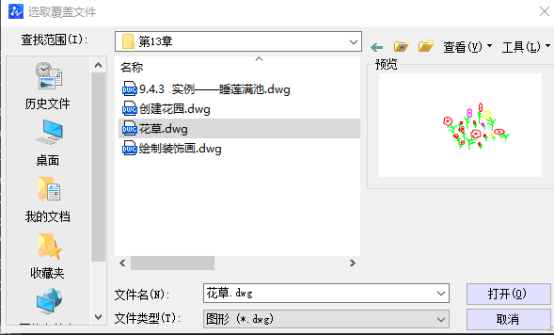

2、 點擊【插入】-【外部參照】，在彈出的對話框中選擇參照對象“花草”，（若不會畫花朵，請點擊查看“在CAD中如何繪制花朵”）

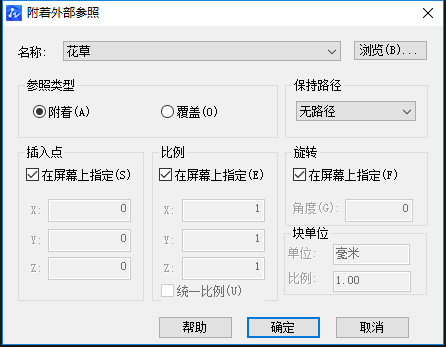

3、 點擊“打開”，選擇參照類型為附著型，其他屬性設置如圖：
4、 點擊“確定”，插入第一束花草

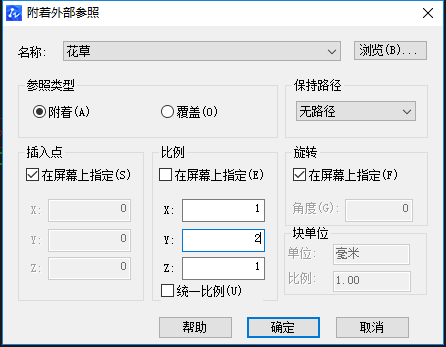

5、 再次執行【外部參照】命令，插入第二束花草，去掉比例欄“在屏幕上指定“的勾選，設置比例Y為2，點擊”確定“

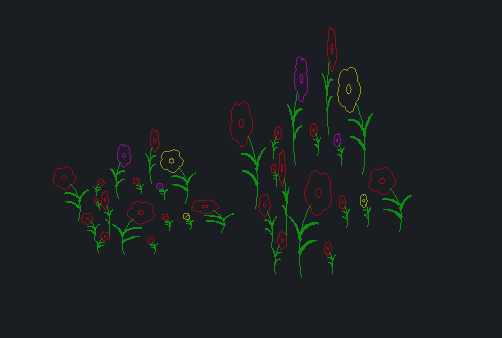

6、 此時繪制的圖形如下：

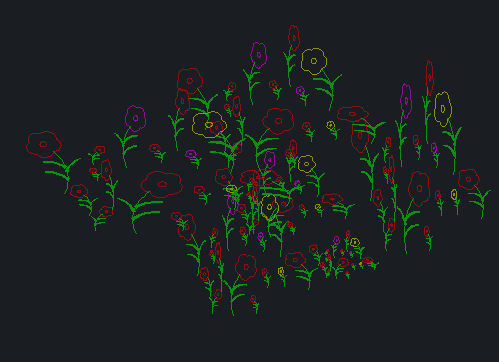

7、 多次重復【外部參照】命令，附著不同比例的花草圖形，最后CAD中花園就創建好了
