在CAD的使用過程中，有時候需要將指定的外部參照和當前圖形文件綁定，轉化為塊，使其成為當前圖形文件的一部分 今天小編就來給大家講解一下如何將外部參照綁定到當前的圖形中
1、首先，大家打開中望CAD軟件

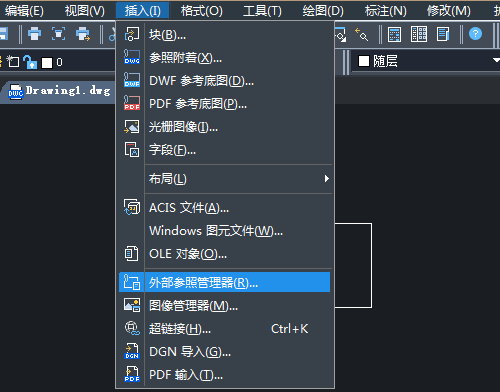

2、點擊界面菜單欄上的“插入”-“外部參照管理器”選項

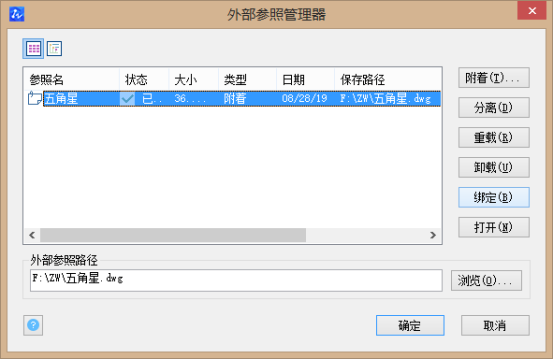

3、CAD軟件會自動彈出“外部參照管理器”的對話框，我們?cè)谶@里選擇外部參照并選擇“綁定”選項

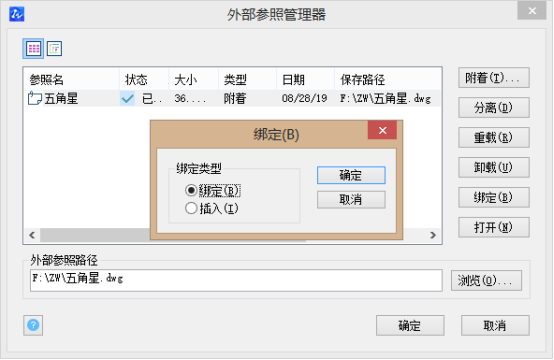

4、在“綁定”對話框中，綁定類型有“插入”和“綁定”兩種，我們選擇其中一種方式。其中，“綁定”將外部參照中的對象轉換為塊參照。命名對象定義將添加到帶有 $n$ 前綴的當前圖形中。 “插入”也將外部參照中的對象轉換為塊參照。命名對象定義將合并到當前圖形中，但不添加前綴
5、最后點擊“確定”按鈕，即成功將外部參照綁定至當前圖形中
