如何固定矩形的長度
在CAD中矩形繪制簡單易學，但是我們繪制的設計圖需要規定長度的矩形，就有點難度了，應為在把握長度方面不好拿捏，那有什么辦法可以幫助大家呢？
1.我們先打開CAD軟件。

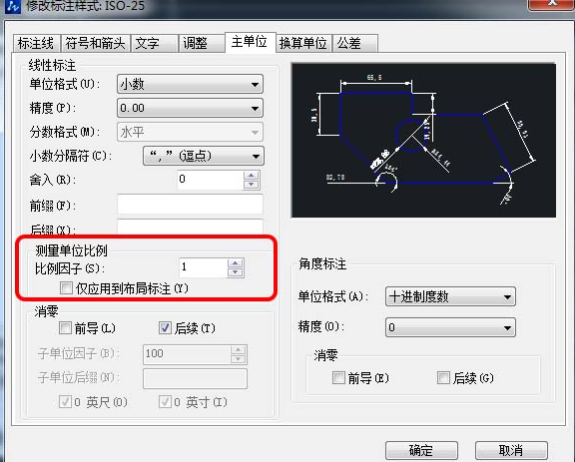

2.在修改標注樣式對話框里設置比例，以200mm*100mm為例，如果圖紙是1:1，那繪圖時輸入的長度就是實際長度，不然繪圖的尺寸就是實際尺寸/圖例。

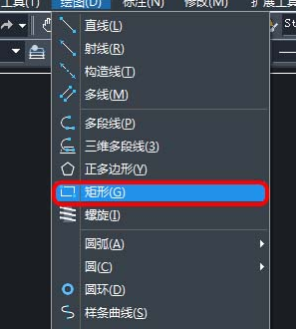

3. 我們通過界面點擊“繪圖”找到“矩形”。
4.我們也可以通過輸入rec命令回車，來設置矩形比例
兩種方法如下：

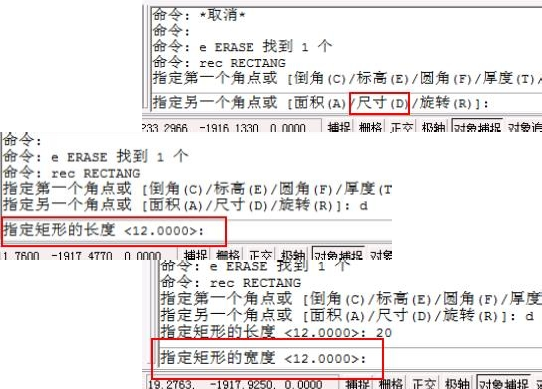

（1）輸入REC命令后，移動鼠標來確定矩形的頂點，接著輸入指令：D，設置矩形的大小。
（2）輸入REC命令后，確定頂點后·，接著輸入指令@200,100，并回車確定。
就可以繪制矩形啦！
