對于CAD來說，如果懂得CAD快捷鍵的話會提升效率，同時也可以更加得心應手，那么，CAD里面快速標注的快捷鍵有哪些呢？

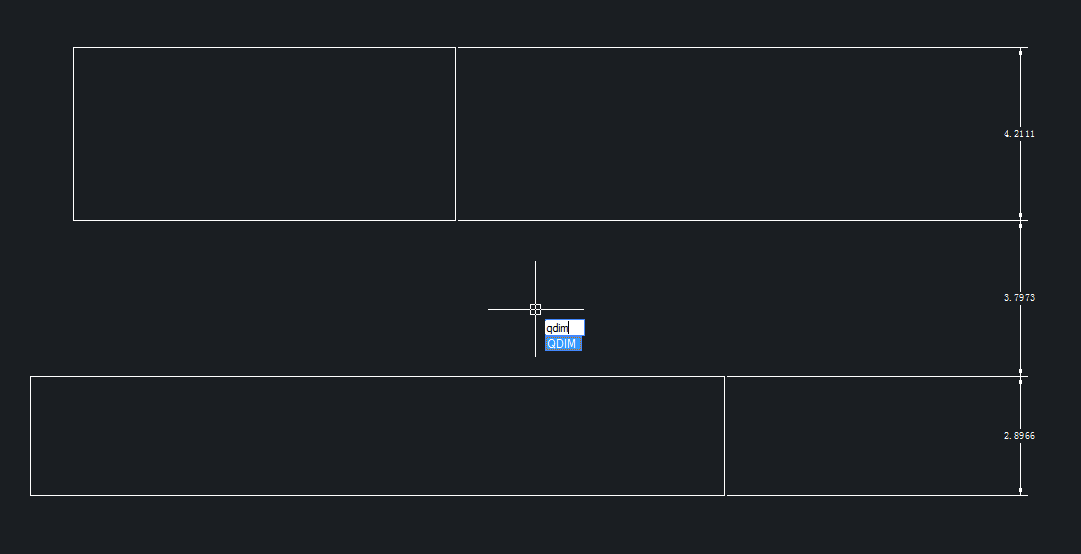

如果是快速標注那就應該是 “qdim” ，如圖所示：

CAD快速標注快捷鍵有哪些

至于其他就標注快捷鍵，就更簡單了  下面的提供參考，希望對你有幫助

尺寸標注：

DLI, *DIMLINEAR（直線標注）

DAL, *DIMALIGNED（對齊標注）

DRA, *DIMRADIUS（半徑標注）

DDI, *DIMDIAMETER（直徑標注）

DAN, *DIMANGULAR（角度標注）

DCE, *DIMCENTER（中心標注）

DOR, *DIMORDINATE（點標注）

TOL, *TOLERANCE（標注形位公差）

LE, *QLEADER（快速引出標注）

DBA, *DIMBASELINE（基線標注）

DCO, *DIMCONTINUE（連續標注）

D, *DIMSTYLE（標注樣式）

DED, *DIMEDIT（編輯標注）

DOV, *DIMOVERRIDE(替換標注系統變量)

DAR,(弧度標注，CAD2006)

DJO，（折彎標注，CAD2006）

DAL DIMALIGNED 對齊式線性標注

DAN DIMANGULAR 角度標注

DBA DIMBASELINE 基線式標注

DBC DBCONNECT 提供到外部數據庫表的接口

DCE DIMCENTER 圓心標記

DCO DIMCONTINUE 連續式標注

DDA DIMDISASSOCIATE 標注不關聯

DDI DIMDIAMETER 直徑標注
