CAD中填充菱形的方法
在使用CAD軟件過程中，我們可能需要填充大量的圖形圖案，簡單方便的操作可以讓你事半功倍。如果要在CAD中填充菱形,那么該如何操作?下面是一個簡單的方法 ，具體步驟如下：

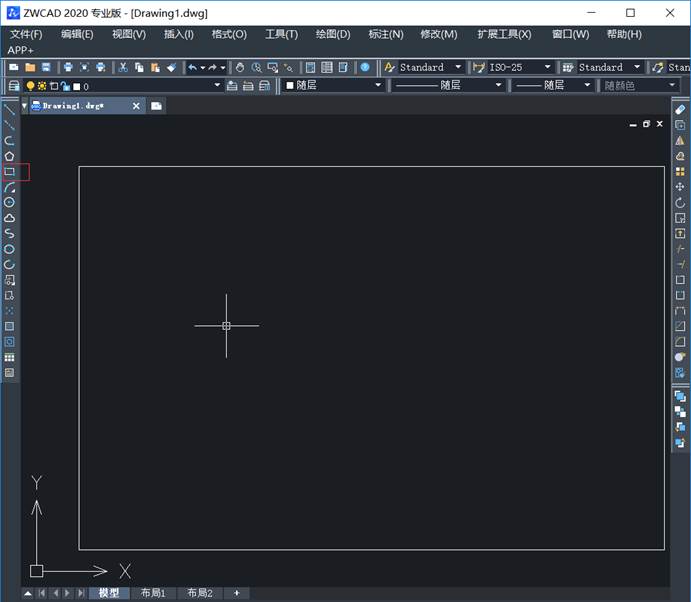

1.打開一個CAD軟件，點擊左側的“矩形”圖標畫一個待填充區域,這里菱形就是要填充的區域。

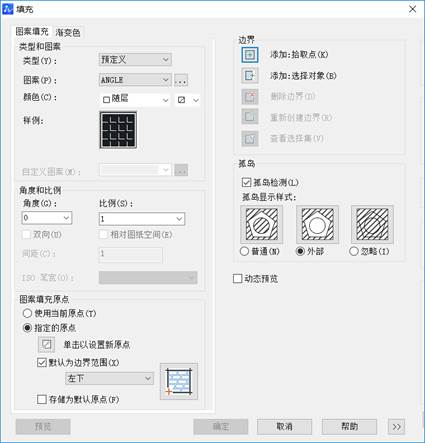

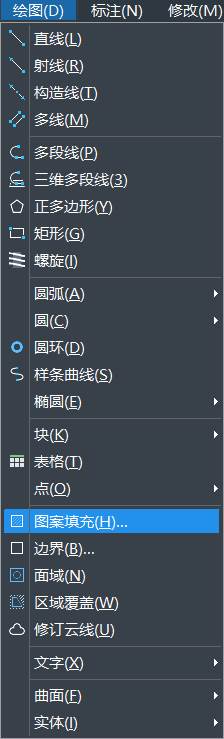

2.然后快捷鍵“H”+“空格”或者繪圖—圖案填充,出現如下圖所示填充編輯框 ：
3.先點擊“添加.拾取點” ，如圖所示：

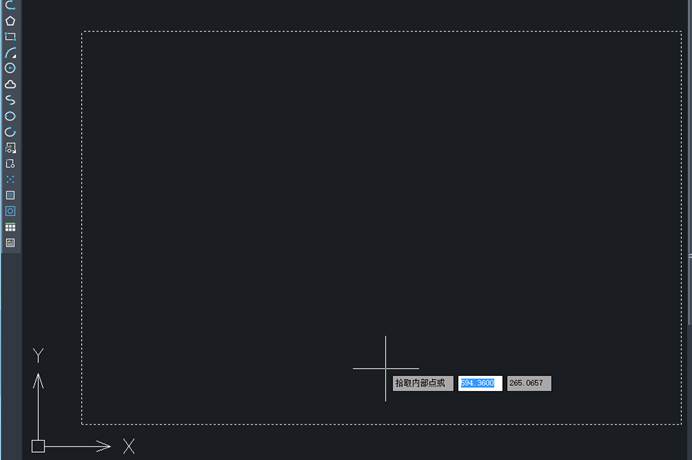

4.返回原界面之后，將光標中心點取要填充的區域內，邊框顯示為虛線則選取成功，如果是過于復雜的填充區域會選取非常久

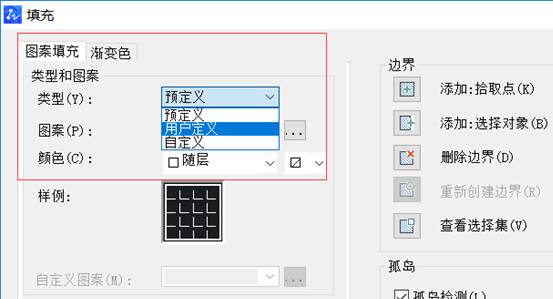

5.再敲擊“空格”，會回到填充編輯框 ，然后點擊如下圖所示，將類型改為“用戶定義”

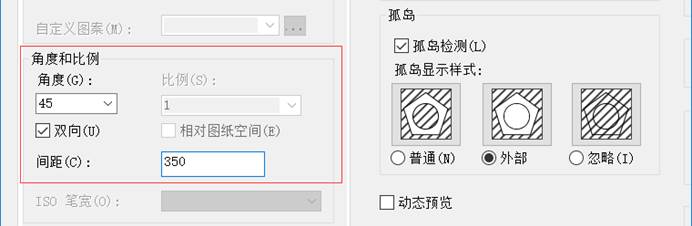

6.如下圖所示在“角度”下輸入“45”度（意思就是橫線的旋轉方向） ，接著勾選“雙向”，然后輸入間距，這里輸入350（這個是菱形的邊長，意思是350*350的邊長的意思，可以按自己具體需要輸入其他）

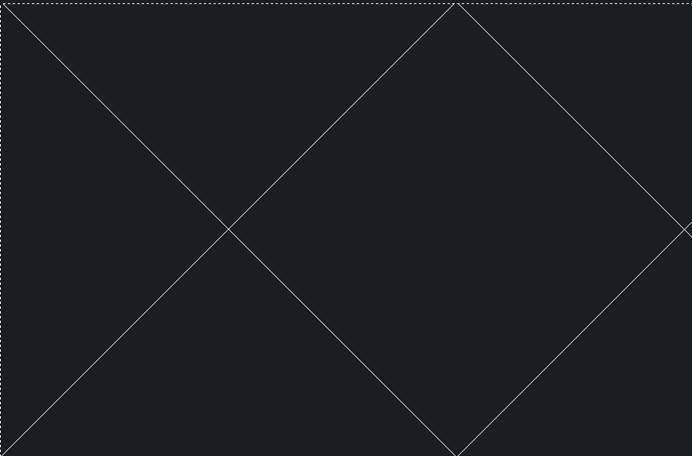

7.可以先點擊“預覽”一下，看一下大概效果，然后“空格”回到填充編輯框
8.需要更改一下“圖案填充原點”，改為“指定原點”，然后點擊如圖所示位置“單擊以設置新原點” ，如圖所示：

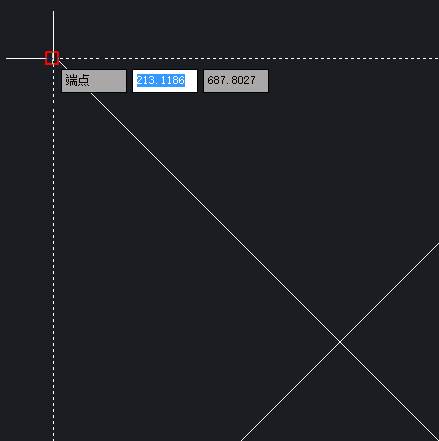

9.會跳回到原來界面中來，將光標中心點擊要指定的原點，然后回到填充編輯框
10.然后點擊“確定”就可以了，也可以雙擊進去更改，原點就是這個菱形的拼接的起點。
以上介紹了填充菱形使用方法，希望這些技巧能在日常使用CAD設計過程中對大家起到一定幫助。
