在CAD軟件使用過程中，大家也許經常需要繪制不同的圖形，多學習不同圖形的繪制方法可以幫助我們更加方便快捷進行繪圖，今天我們來看一下如何簡單繪制花朵，具體步驟如下：

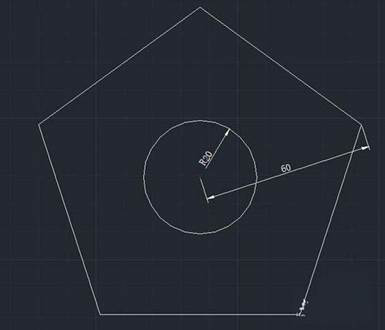

1.首先,打開CAD軟件，接著在下方命令行輸入“圓”命令,繪制一個半徑為20mm的圓，再執行“多邊形”命令，繪制一個內切于圓的正五邊形，具圓半徑為60mm，如下圖所示：

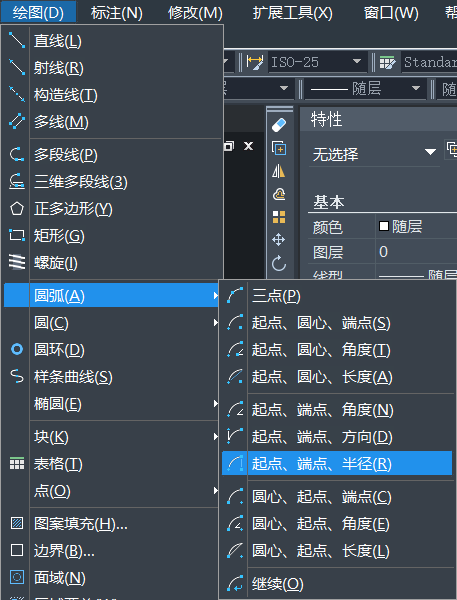

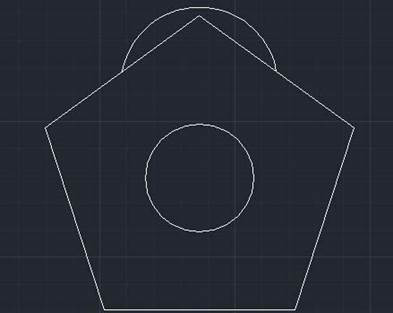

2.選擇“繪圖——圓弧——起點、端點、半徑”菜單命令，過五邊形上側二條邊的中點，繪制半徑為29mm的圓弧

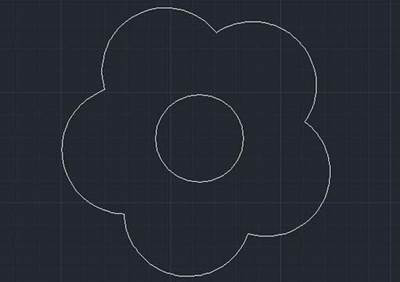

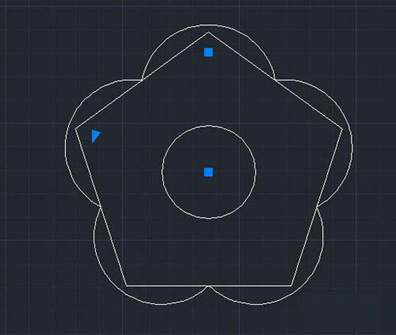

3.然后執行“陣列”命令（AR），選擇上一步所繪制的圓弧對象，再選擇“極軸”選項，設置捕捉內圓心點作為陣列的中心點，再設置陣列數為“5”，從而完成對圓弧進行陣列，如下圖所示：
4.執行“刪除”命令（E），將五邊形刪除；接著再執行“施轉”命令，圍繞圓心將圓弧旋轉45度

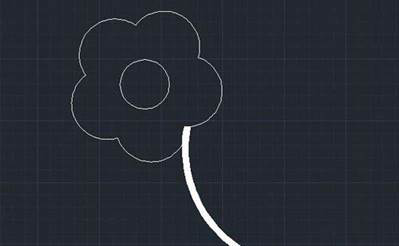

5.執行“多段線”命令，設置起始寬度為5mm,端點寬為5mm,繪制一條如圖所示的圓弧

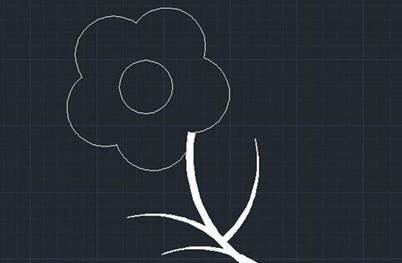

6.再執行“多段線”命令,設置起始寬度為0，端點寬度為5mm,繪制一條圓弧，并通過執行“復制”命令,再復制出二條多段線，最后依次分別選擇多段線，拖動多段線夾點位置，如下圖所示：

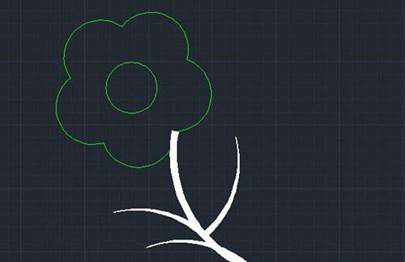

7.最后,按組合鍵【ctrl+1】,再打開特性面板，在特性面板下拉列表中，將花朵的顏色改為綠色
以上是演示花朵的繪制方法和步驟，有需要的小伙伴們可以參考并實際操作一下。
