中望3D顯示類常見問題八問八答

1.  為什么我在草圖里面畫矩形會有填充顏色？

答：這個是中望3D2021版的新增功能“著色封閉環”，軟件默認打開了封閉環，如果不想著色顯示，可以在“DA工具欄”中按一下“打開/關閉著色封閉環”按鈕關掉即可。

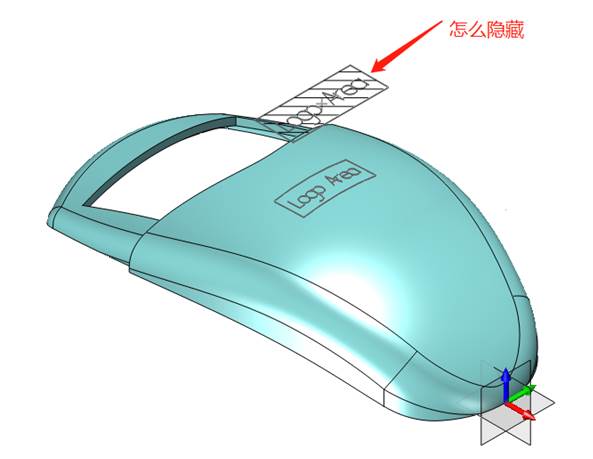

2. 怎么隱藏裝飾草圖啊？

答:   可以選中對象后點右鍵，在彈出的快捷菜單中選擇“隱藏”

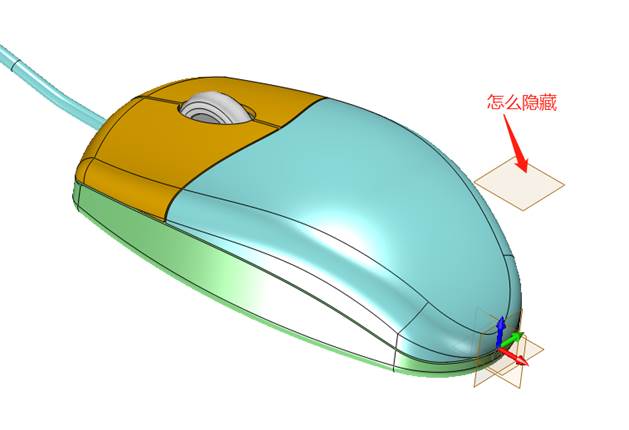

3.      怎么隱藏自己創建的基準面??？

答:   可以選中對象后點右鍵，在彈出的快捷菜單中選擇“隱藏”

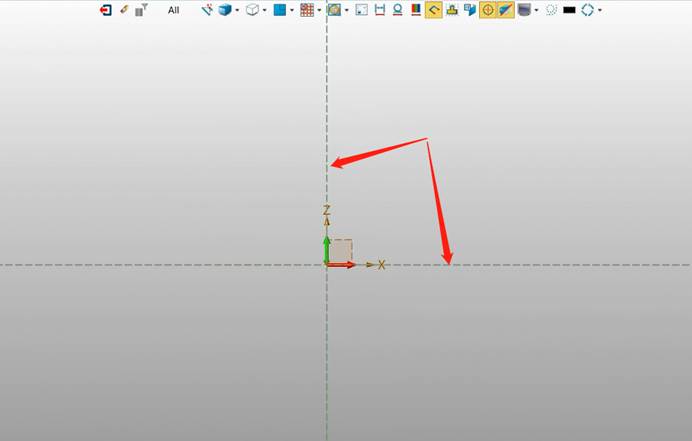

4.      草圖里面的XY軸怎么打開？

答：

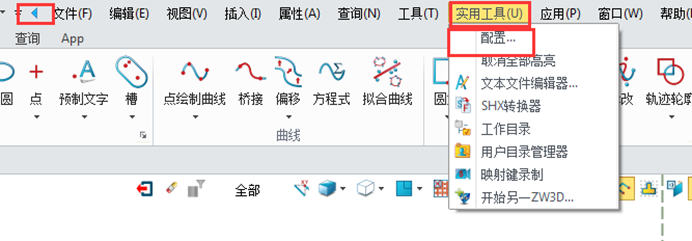

1)       點擊菜單欄的藍色箭頭，打開更多菜單欄

2)       在“實用工具”中選擇“配置”

3)

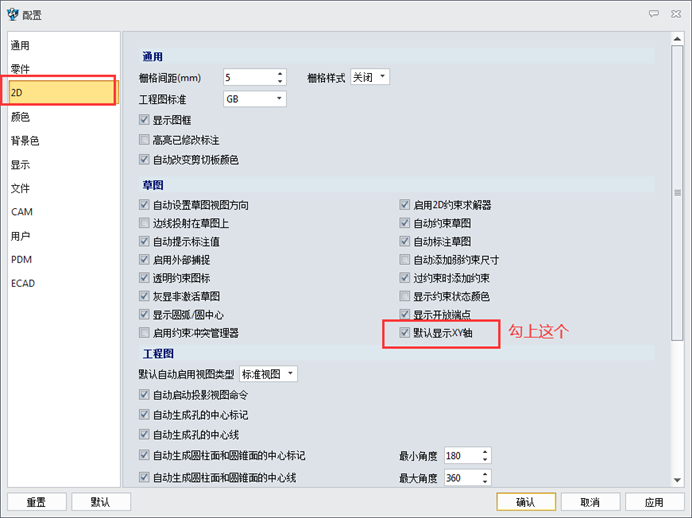

勾選上“2D”——“草圖”——“默認顯示XY軸”

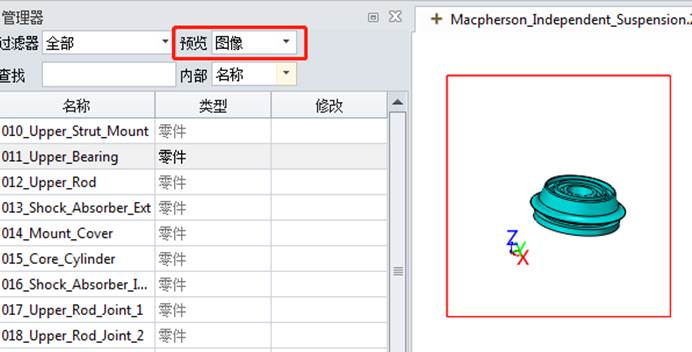

5.      在裝配文件的根目錄里，有沒有什么直觀的方法查看各個零件？

答：可以將“預覽”切換成圖像，能直觀看到點擊的零件長什么樣子。

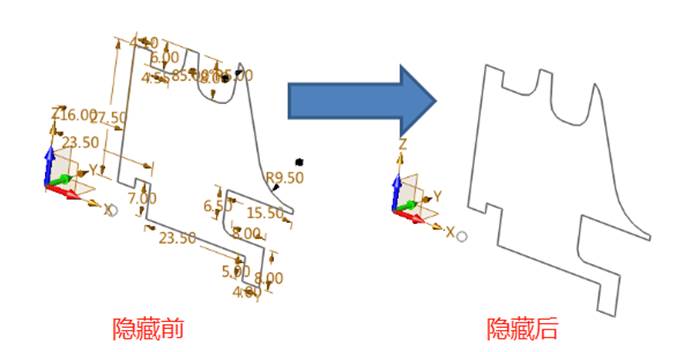

6.      有沒有一鍵隱藏所有草圖標注的功能?。?/p>

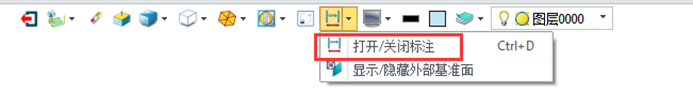

答：有的，在 “DA工具欄”中有“打開/關閉標注”按鈕，點一下即可隱藏草圖中所有標注。

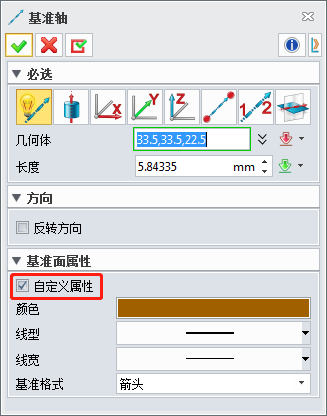

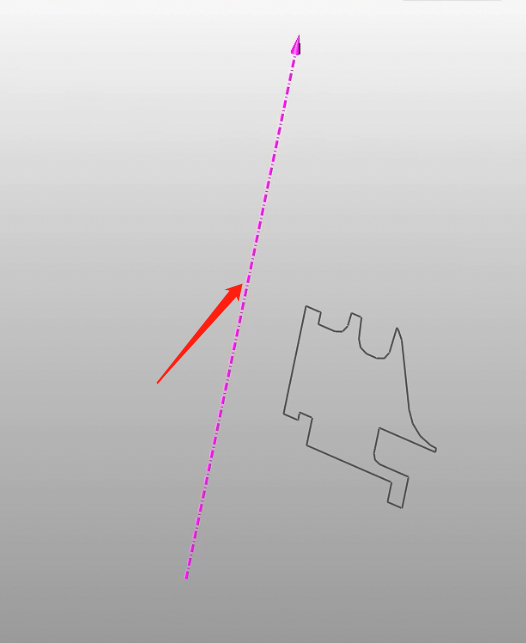

7.      自己創基準軸的顏色怎樣修改？

答：

1)       點“造型”——“基準軸”，打開基準軸的窗口。

2)       勾上“自定義屬性”然后就可以修改基準軸的顏色、線型等。

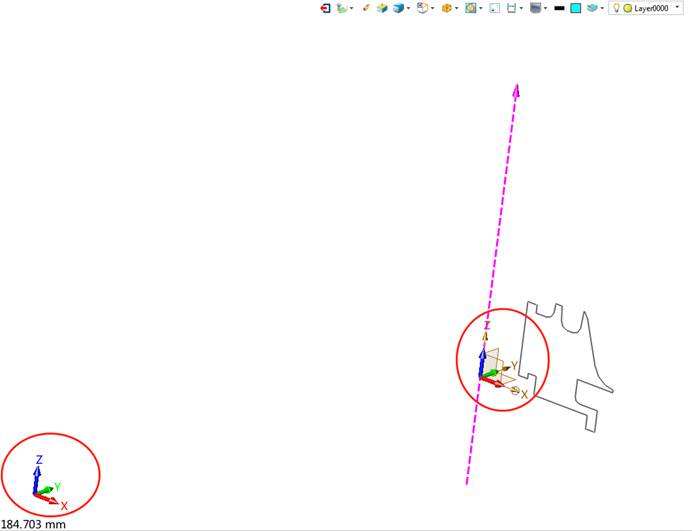

8.      我發現零件里面有兩個坐標，想隱藏其中一個，怎么隱藏??？

答：

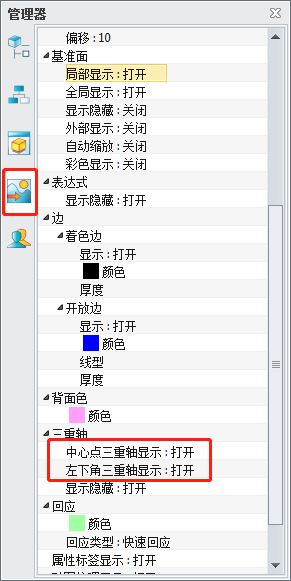

1)       點開左邊“管理器”——“視覺管理”

2)       在“三重軸”里面的，可以雙擊“中心點三重軸顯示”和“左下角三重軸顯示”兩項，決定顯示哪一個。
