CAD編號是否可以實現數字的遞增
在CAD制圖軟件中編號可以實現數字的遞增嗎？答案是肯定的，那么CAD中如果想要編號數字呈遞增顯示該如何實現呢？今天大家一起學習詳細的步驟吧：
1、點擊CAD軟件，應用情景為給元器件管腳編號，如下圖所示：

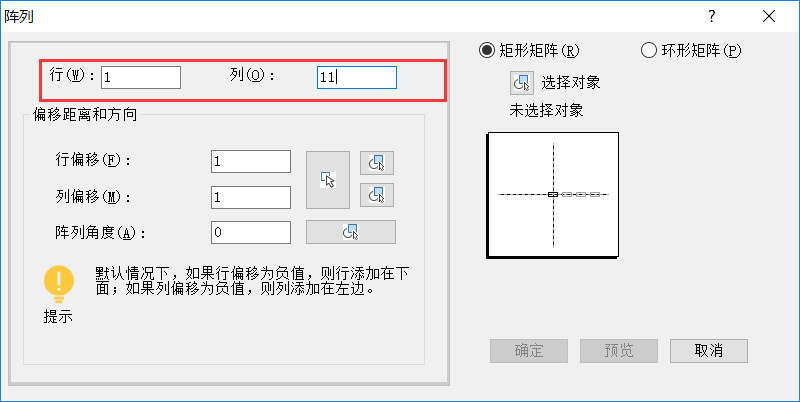

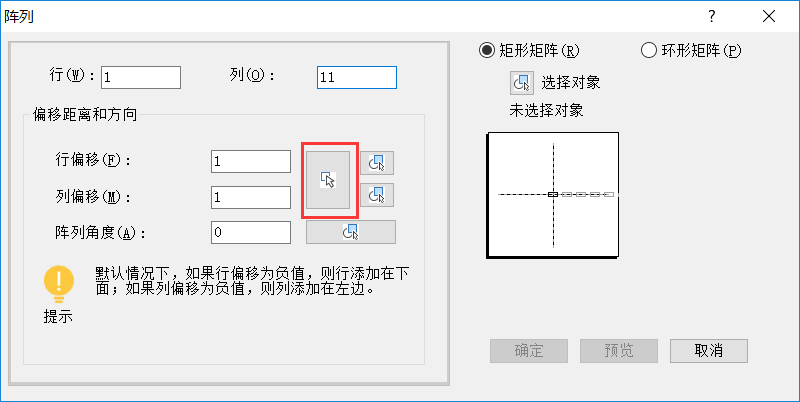

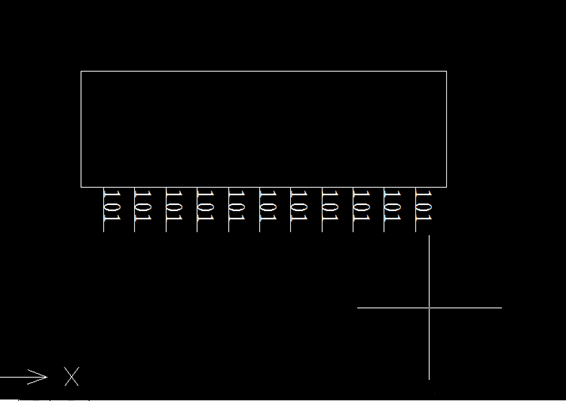

2、首先將文字進行陣列。選中所需文字后點擊陣列工具，確定其整列方向以及數量。這里是需要1行多列，所以x=1,y=11。選擇整列的距離，這里需要的陣列距離是指兩個管腳之間距離。完成全部的設置后點擊確定，便可以得到如下陣列效果：

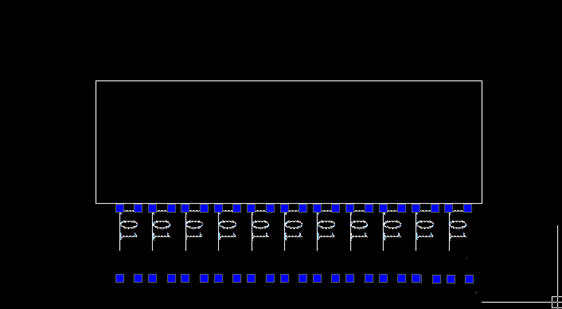

3、然后繼續選中想更改序號的文字。輸入TCONUT（自動編號命令）。接著選擇其方向，這里選擇了Y方向。輸出起始值以及遞增值。如果讓編號是從101開始往后依次加1，則輸入101,1。覆蓋后輸入字母O。完成操作后確認，可以看到所有文字都被替換了。
今天這篇文章向大家簡單分享了CAD中數字遞增效果的實現步驟和方法，希望對大家的CAD學習有幫助。
