CAD繪制風葉輪的例子
在使用CAD過程中，如果繪圖時大家想要繪制風葉輪，該如何進行操作呢？具體的操作可以參考以下幾個步驟：

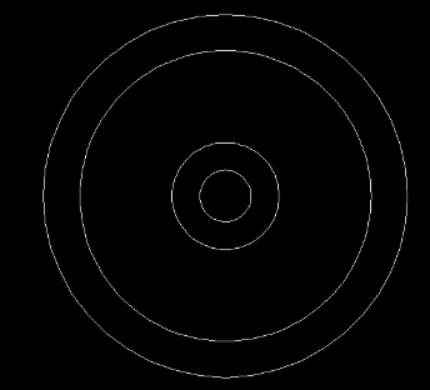

1.打開CAD軟件，繪制4個同心圓，這4個同心圓的直徑尺寸分別是85毫米、68毫米、25毫米、12毫米；

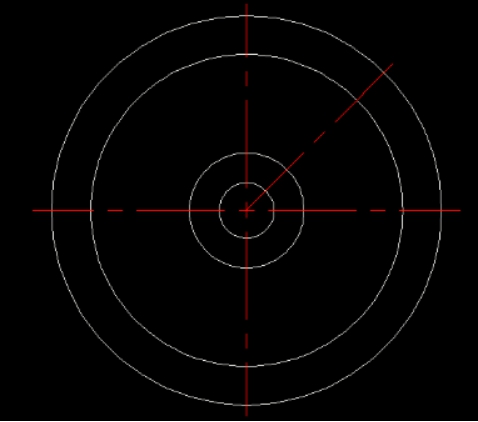

2.使用直線命令繪制中心線和45度輔助線，同時把直線的線型設置中center2，顏色為紅色，如圖所示；

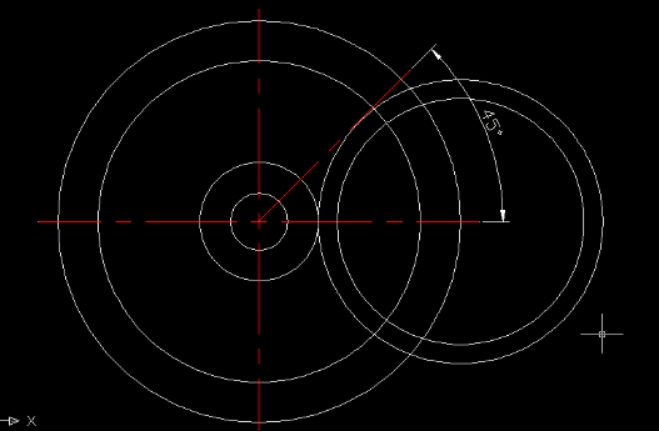

3.使用相切，相切，半徑繪制圓，兩個象限點分別選取45度輔助線上一點和第二個內圓上一點，半徑選取最外側圓象限點到第二個圓象限點距離，繪制如下圖所示的圓，然后利用偏移命令把前面繪制的新圓向內偏移4毫米；
4.如圖所示連接外圓與45度輔助線切點和圓的垂直點，修剪多余的線條；

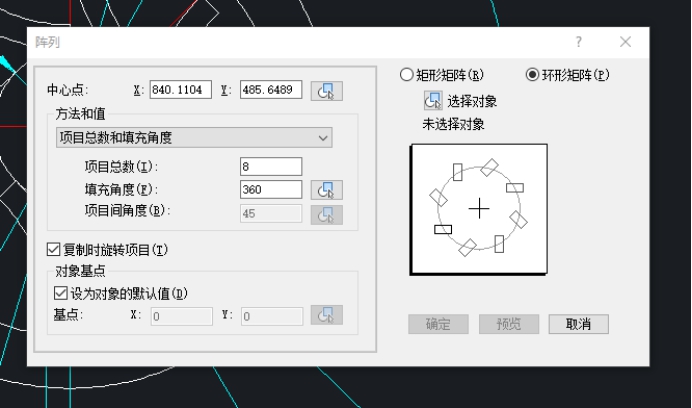

5.利用圓形陣列的方法，以同心圓圓心為中心點，選取對象為剛繪制好的半圓形扇葉，項目總數設為8個， 360度陣列得到最后的圖形后，在圖形中標注相應的尺寸即可。

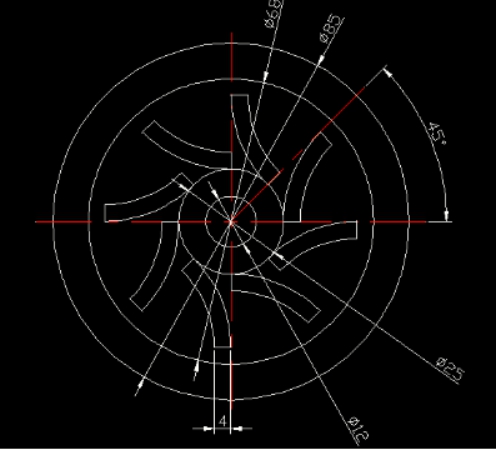

6.最后繪制的結果如下圖所示。
以上是關于在CAD中如何繪制風葉輪的例子，大家學習后可以根據自己的實際需求進行修改。
