CAD如何使用MOVE命令改變對象的位置

在使用CAD繪制圖形時，經常需要調整對象的位置，MOVE命令可以幫助大家精確地把對象移動到不同的位置。接下來我們以一個實例的操作過程來給大家展示一下在CAD中使用MOVE命令改變對象位置的方法！

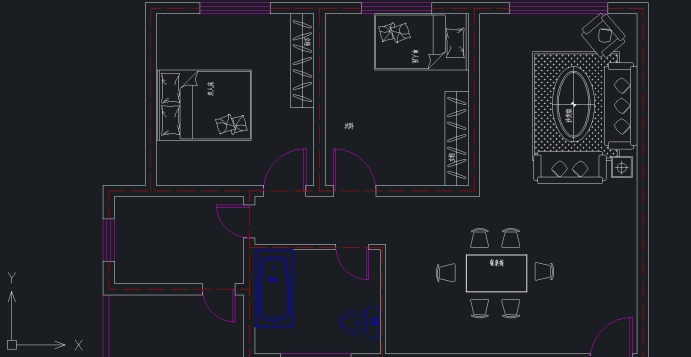

1. 打開一個圖形文件，如下圖所示，同時打開狀態欄的對象捕捉、極軸追蹤、對象追蹤和動態輸入。

CAD如何使用MOVE命令改變對象的位置

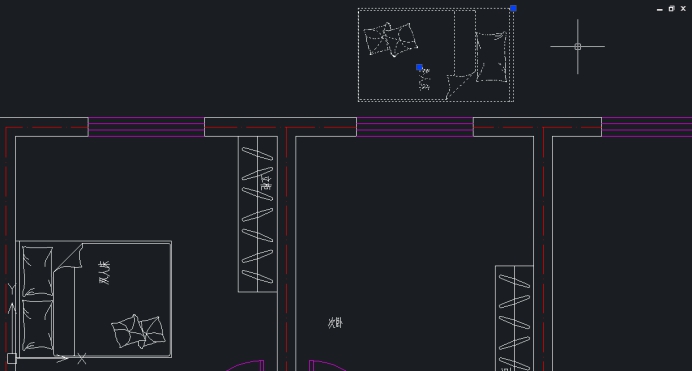

2. 通過鼠標滾輪放大圖形上部，在沒有執行命令的情況下選擇整個單人床圖塊，此時會顯示圖塊可以操作的夾點。

CAD如何使用MOVE命令改變對象的位置

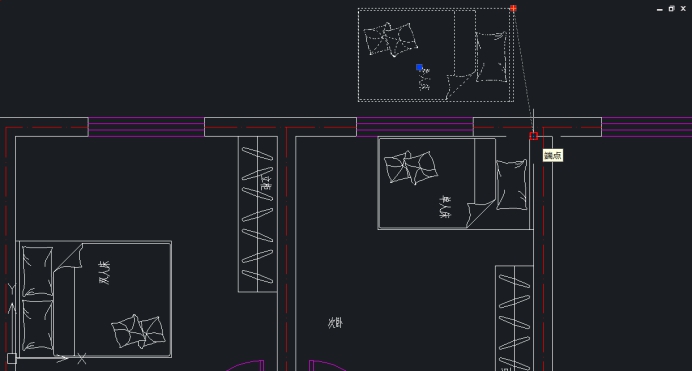

3. 單擊單人床右上角的夾點，此時系統會直接將這個夾點作為對象移動的基點，接著直接移動單人床到次臥內墻的右上角，如下圖所示。

CAD如何使用MOVE命令改變對象的位置

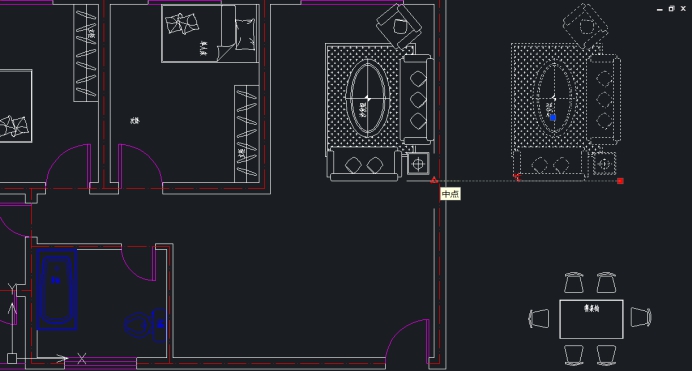

4. 接著通過鼠標調整圖形顯示，將客廳居中，在沒有執行命令的情況下選擇沙發組圖塊，在顯示可以操作的夾點時單擊右下角夾點，并將它移動到客廳內墻的中點位置，如下圖所示。

CAD如何使用MOVE命令改變對象的位置

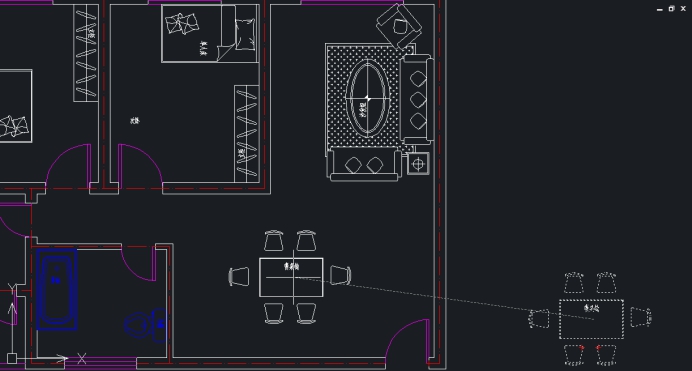

5. 將餐桌椅移到客廳中，執行MOVE命令，選擇餐桌椅圖塊作為移動對象，單擊桌子中心附近作為基點，將餐桌椅移動到如下圖所示的位置。

CAD如何使用MOVE命令改變對象的位置

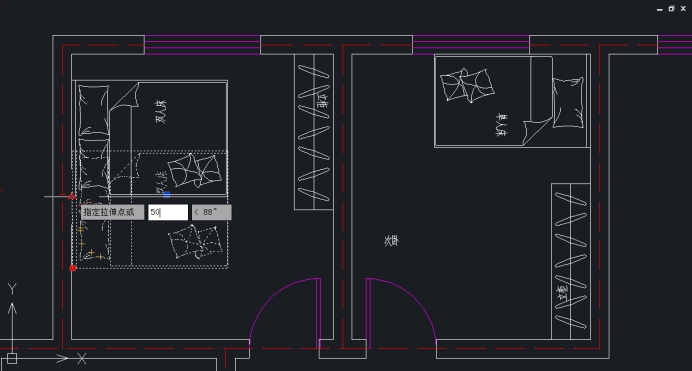

6. 通過鼠標調整圖形顯示，讓圖形上部居中，在沒有執行命令的情況下選擇雙人床圖塊，單擊左下角的夾點并沿著墻的正上方拖動，直接在動態輸入口輸入“50”，按回車鍵確認，將對象向上移動50的距離。

CAD如何使用MOVE命令改變對象的位置

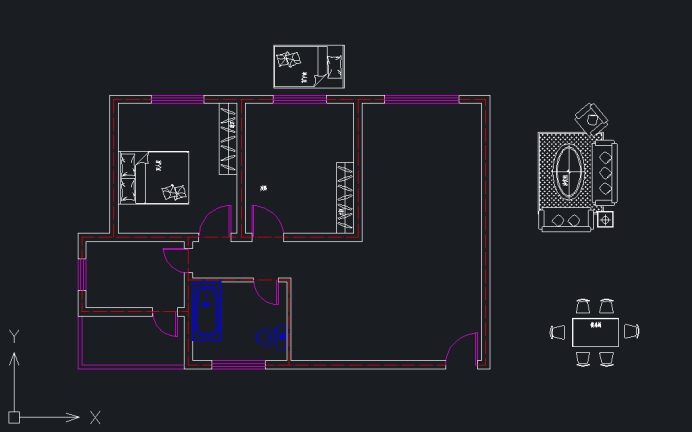

7. 以上步驟全部完成后，效果如下。

CAD如何使用MOVE命令改變對象的位置

以上是學習MOVE命令操作的一個實例，大家學會了嗎？
