在CAD圖紙上經?？梢钥吹綀A角圖形，CAD中的FILLET命令就可以快速地用一個平滑且有半徑的圓弧連接兩個對象，這兩個對象可以是直線、圓弧、圓、橢圓、多線段、構造線、樣式曲線和射線中的任意組合。本文將介紹如何使用FILLET命令繪制兩條平行線間的倒圓角。

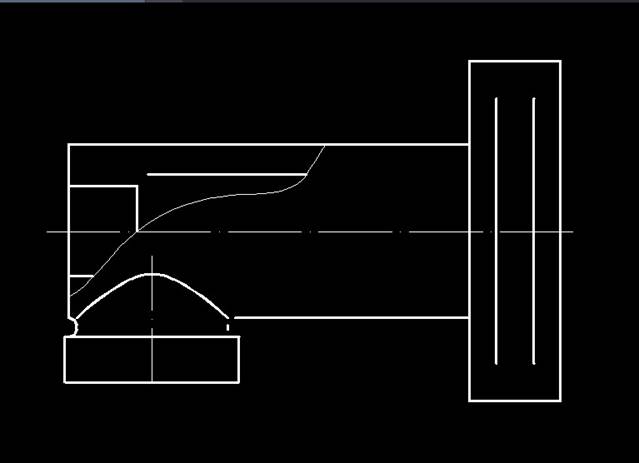

1.用中望CAD打開一張圖紙，縮放至合適的顯示位置，如下圖所示；

CAD如何繪制兩條平行線間的倒圓角

2.在命令行中輸入【FILLET】按回車鍵確認；

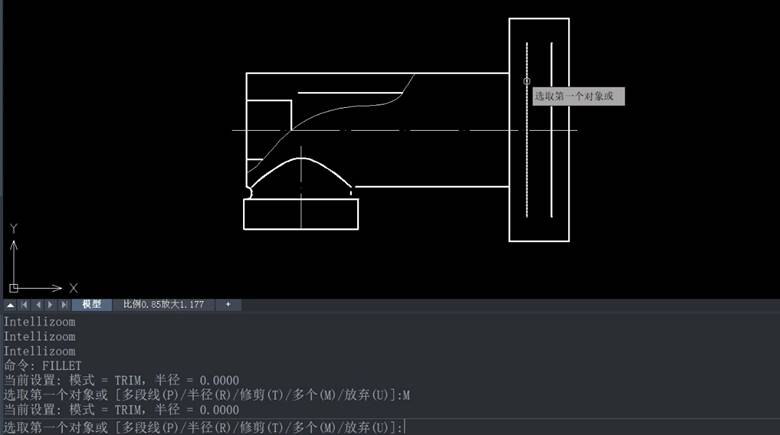

3.由于平行線的上下兩段都需要建立閉合圓角，因此在命令行中輸入【M】按回車確認，選擇在多個對象間進行圓角；

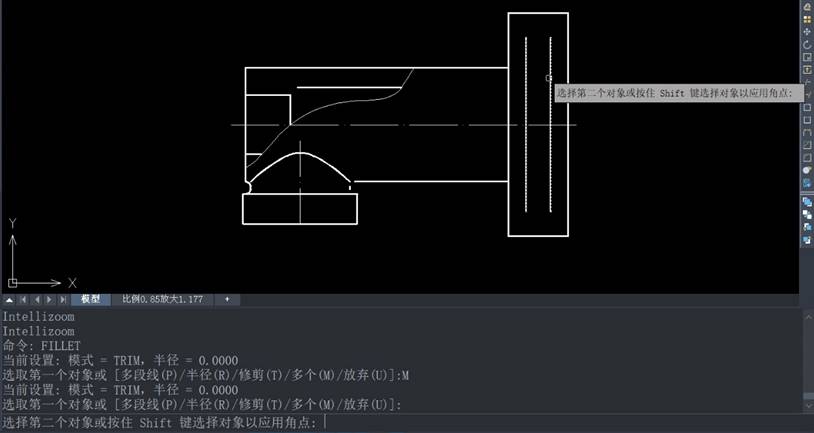

4.選擇兩條平行線中任意一條作為第一個對象，再選擇另一條為第二個對象后，系統將建立一個半圓相切于平行線上；

CAD如何繪制兩條平行線間的倒圓角

CAD如何繪制兩條平行線間的倒圓角

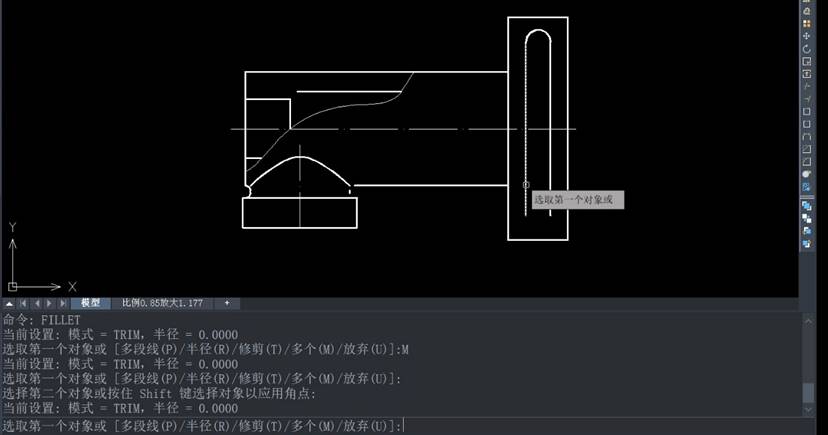

3.因?yàn)橐呀?jīng)設置了圓角的模式為“多個”，所以可以直接選擇下一個倒圓角的第一個對象；

選擇平行線一條邊；再選擇平行線的另一條邊，這樣平行線下方也新建了一個圓角；

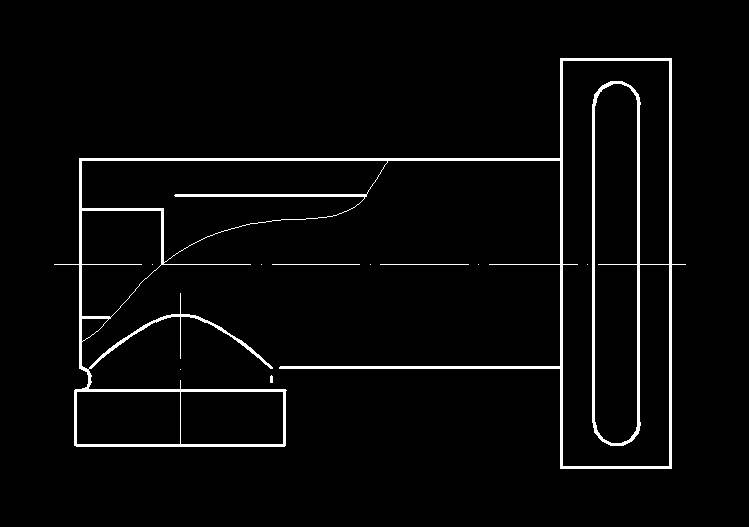

按回車鍵確認，即可結束倒圓角命令。

CAD如何繪制兩條平行線間的倒圓角

CAD如何繪制兩條平行線間的倒圓角

以上就是CAD在平行線間創建的倒圓角的方法，操作比較簡單，快學起來吧！
