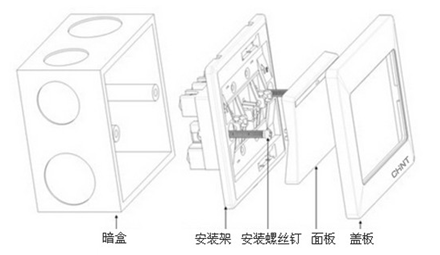

企業的產品說明書都附有三維CAD爆炸視圖，有助于指引客戶按照步驟去組裝零件，或者在工廠生產車間制作過程中，都會備有相關的安裝說明書，以便工人了解并執行產品的裝配過程。因此如何提升三維CAD圖紙的爆炸視圖的完成質量，是許多企業在優化效率及競爭力時會考慮的問題。全新推出的中國三維設計軟件中望3D2015，也充分考慮了企業各方各面的需求，再造的快速創建爆炸視圖功能帶來煥然一新的操作體驗。

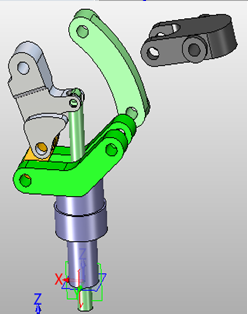

圖1 - 爆炸視圖效果

1. 在完成產品部件的設計操作后，按照要求裝配部件。接著即可使用【爆炸視圖】功能   創建爆炸視圖。中望3D支持手動及自動定義兩種方式，下面我們以手動方式來說明如何創建爆炸視圖。

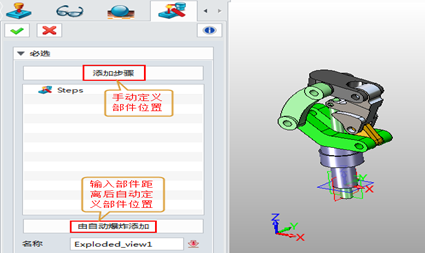

圖2 - 手動方式操作示意圖

2. 點擊【添加步驟】后，切換到移動操作對話框，操作方式跟【移動】功能一樣，可實現平移、旋轉的效果?，F(xiàn)選擇要做移動的零部件：

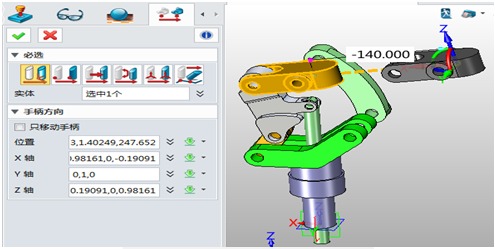

圖3 - 移動操作對話框

2.1按上圖所示在選擇移動對象后，鼠標移到坐標想要沿著移動的方向，拖著指定坐標軸進行移動。繼續點擊【添加步驟】。

圖4 – 點擊【添加步驟】

2.2按同樣的操作對其它零部件在相應的位置移動：

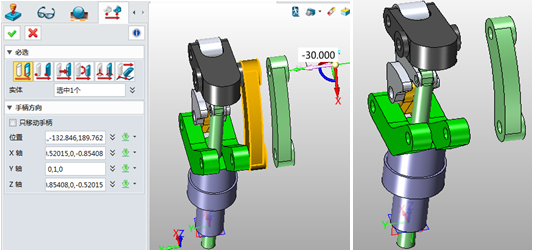

圖5– 移動其他零部件位置

2.3按照相同的步驟完成所有零部件，即可完成整個分析工作。


圖6 – 處理其他零件的示意圖

3. 在管理器切換到裝配管理器，在裝配管理器有一個【配置項】，點擊即可看見我們新創建的爆炸視圖。

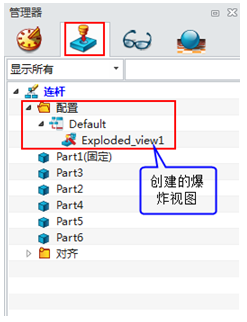

圖7 – 【配置】操作示意圖

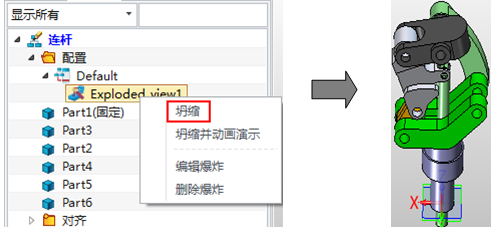

3.1在創建的爆炸視圖中，右擊彈出快捷菜單，選擇【坍縮】可恢復裝配狀態。


圖8– 坍縮效果

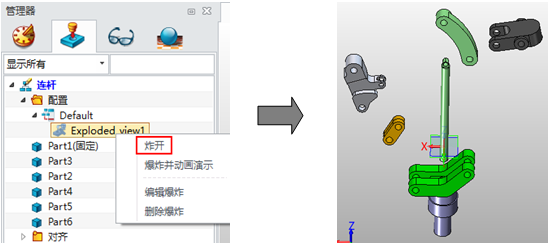

3.2恢復裝配狀態后，再右鍵快捷菜單。選擇【炸開】，就顯示為爆炸狀態。


圖9 – 炸開效果

4. 在創建的爆炸視圖中，右擊彈出快捷菜單，選擇【坍縮并動畫演示】或者【炸開并動畫演示】，就能以動畫方式顯示整個裝配或者分析的過程。


圖10 - 坍縮并動畫演示圖

圖11 - 炸開并動畫演示

5.在工程圖的視圖中可插入爆炸視圖。

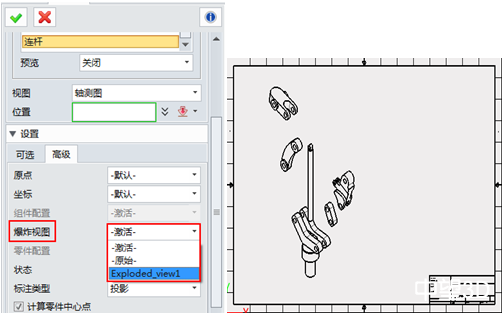

圖12 – 在工程圖中顯示爆炸視圖

如此快速、靈活地創建爆炸視圖，不用再白白地耗費時間去創建爆炸視圖，即可輕松簡單地設計爆炸視圖，極大地提高三維CAD軟件操作效率。當然，全新的中望3D 2015還在三維CAD建模、草圖設計、工程圖、鈑金設計、CAM加工進行了全面的提升。現在還可以抓住最后一星期的機會參與中望3D2015有獎測評活動，只要反饋你使用過后的建議，iPad mini和中望3D2015正版激活號就等你來拿，也能為中國三維設計軟件的發展貢獻你的力量！請登錄中望3D2015專題頁面http://www.zw3d.com.cn/special/list-98.html 進一步了解新功能及參與有獎測評。
