從二維CAD設計到三維CAD設計的升級轉變，已成為不少企業在當前市場環境下，增強產品核心競爭力，轉型升級的重要途徑。在這個轉型升級的過渡階段，企業對設計數據的應用需求大體可分為兩類：利用已有的二維數據進行三維產品的設計；在使用三維CAD設計好產品之后，需在二維CAD軟件中完美兼容呈現，以便后期指導車間生產，或者對外部進行數據交互。

中望3D作為國內專業高效的CAD/CAM一體化的三維CAD設計軟件，能輕松、高效地滿足客戶在轉型升級過程中，數據兼容、交互的需求?，F(xiàn)在以二維CAD制作的圖紙“Wheel Hub”為例，向大家介紹下中望3D如何實現二維數據與三維數據之間的完美兼容、交互：

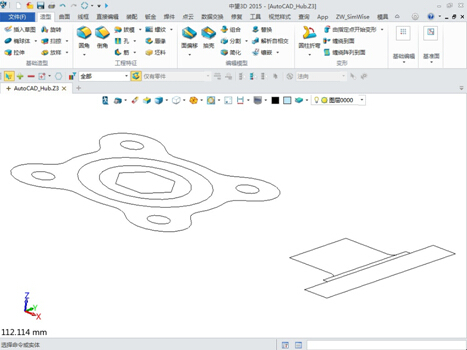

圖/“Wheel Hub”的二維圖紙

第一，基于二維圖紙數據，實現準確的三維建模效果

一般在使用二維CAD軟件進行設計時，設計師習慣使用“圖層管理”對制作的圖紙元素進行管理，方便后續設計過程中的操作與調整。

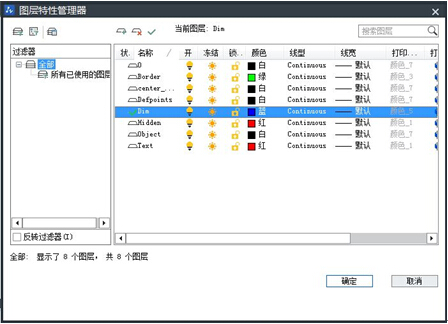

圖/二維CAD圖層特性管理器設置界面

對此，中望3D在三維建模環境與工程圖環境中均具備了圖層管理的功能，能很好的滿足設計師對圖層管理的需要。同時，中望3D還能對二維圖紙中原有的圖層進行兼容。

圖/中望3D中具備圖層管理器功能

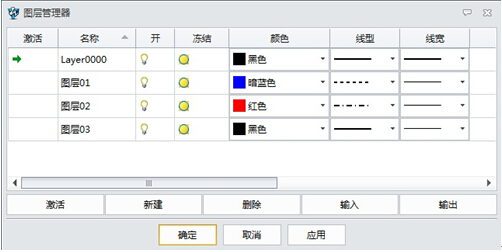

圖/中望3D圖層管理器設置界面1

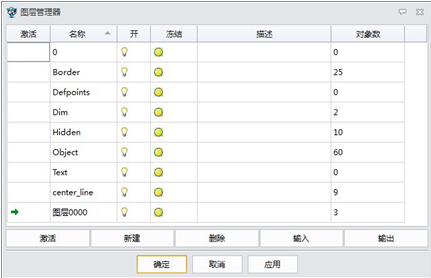

圖/中望3D圖層管理器設置界面2

從以上圖層管理器設置界面截圖可看出，中望3D的圖層管理界面跟二維CAD是非常相似，設計師無需重新適應新的界面，可延續原來的操作習慣直接在中望3D上進行操作。另一方面，中望3D能夠準確讀取二維圖紙中的圖層，并且可進行打開、關閉、凍結、新建、刪除等一系列操作。

圖/用中望3D進行圖層操作的結果展示圖1

圖/用中望3D進行圖層操作的結果展示圖2

基于前面導入的“Wheel Hub”二維圖紙，用中望3D進行三維建模，建模效果與原來相關的二維設計數據保持完全一致，保證了繪圖的準確性。

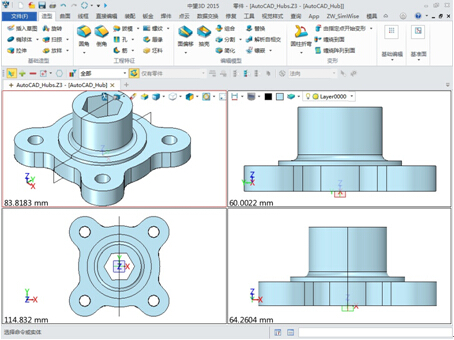

圖/基于二維圖紙數據的建模效果

第二，按需導出，三維模型數據快速轉化為二維圖紙

將三維模型生成后的圖紙轉換為二維CAD圖紙，然后通過CAD軟件中進行讀取查閱，是很多企業普遍存在的現實需求。中望3D也提供了相應的導出功能，全面支持DWG、DXF等常見二維圖紙格式，而在導出時，還完美兼容各種二維CAD版本。設計師可根據實際需要對輸出的版本進行選擇，并對所導出的圖紙的信息進行個性化處理。

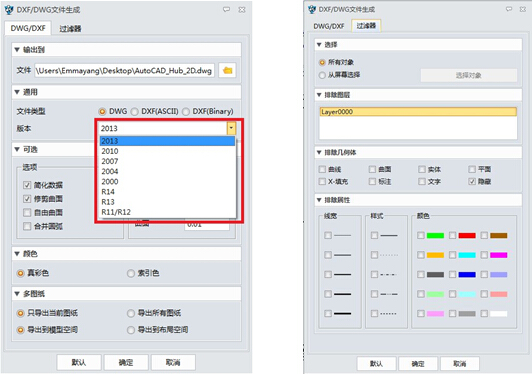

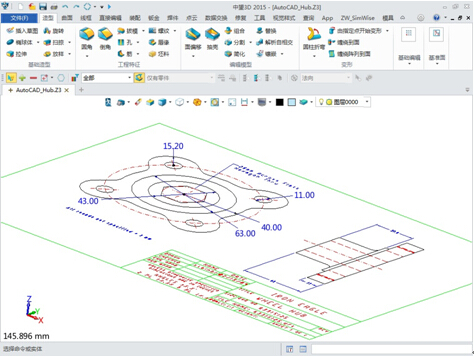

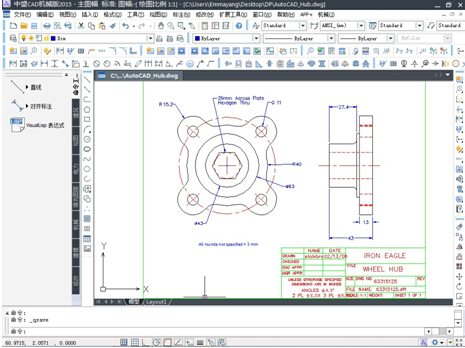

圖/中望3D導出二維圖紙操作界面

小結：中望3D的超強兼容性，能完美支持二維CAD與三維CAD數據之間雙向交互。與此同時，在數據交互過程中，中望3D的操作界面、流程等與主流的二維CAD軟件相對一致，使設計師們在使用中望3D時，能快速掌握操作方法，有效提高工作效率，更好地進行內外部的交流與協作。
