隨著科技飛速發展，中小學3D設計打印課程也迅速在全國開展起來。利用3D打印技術，我們可以輕松地制作出各種新奇有趣的小課件，相信大家經過了一段時間的學習后，已經掌握了使用3DOne的基本方法。圣誕節快到啦，商城餐廳都開始布置得更有節日氣氛。想不想親手設計制作一些小鈴鐺來裝飾課室？通過使用3DOne這一面向中小學生的3D打印設計軟件，進行幾步簡單的操作，漂亮精致的小鈴鐺就會在你手中誕生。






鈴鐺的設計分三步，繪制圓弧曲線、繪制長桿以及繪制裝飾結，讓我們來看看詳細的步驟吧：



一．繪制圓弧曲線

1. 選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇圓弧命令圓弧.png，輸入點1（0，0），點2（35，-35），半徑44，如下圖：

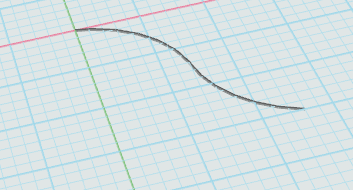

2.再次選擇圓弧圓弧.png，輸入點1（35，-35），點2（65，-75），半徑49，最后到下圖的效果：



2-1.png    2-2.png

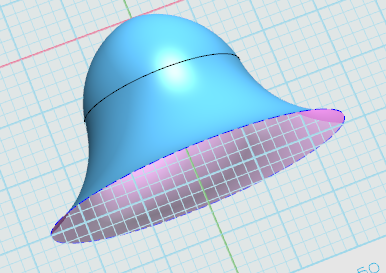

3.點擊特征造型特征造型.png，選擇旋轉命令旋轉命令.png，選中剛才繪制的造型，輸入?yún)?shù)如圖：



3-1.png    3-2.png





二．繪制長桿

1.選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇直線直線.png，輸入點1（-35，35），點2（-35，-55），長度90，如圖：






2. 選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇圓形圓形.png，輸入圓心（0，0），半徑4，如圖：






3.點擊特征造型特征造型.png，選擇掃掠掃掠.png，選擇圓形為輪廓，直線為路徑，可得：



22-3-1.png    22-3-2.png



4，點擊基本實體基本實體.png，選擇球體球體.png，輸入圓心（-0，-90，-0），修改半徑為5，點擊加運算，可得：



22-4-1.png    22-4-2.png



5.點擊特征造型特征造型.png，選擇圓角圓角.png，選擇桿與球之間的線，輸入半徑5，可得：








三．繪制裝飾結

1.     選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇圓弧圓弧.png，輸入數據如圖所示：

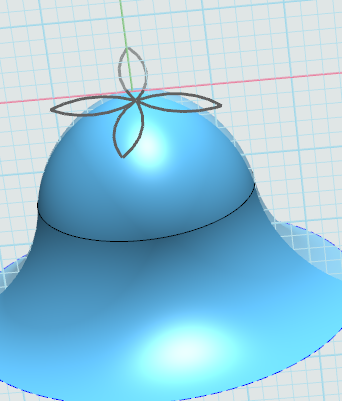

2.     再選擇直線直線.png，繪制如圖方向，點擊基本編輯基本編輯.png，選擇鏡像鏡像.png，以繪制的圓弧曲線為實體，直線為鏡像線，可得右下圖，再選中直線按鍵盤Delete刪除。





33-2-1.png    33-2-2.png

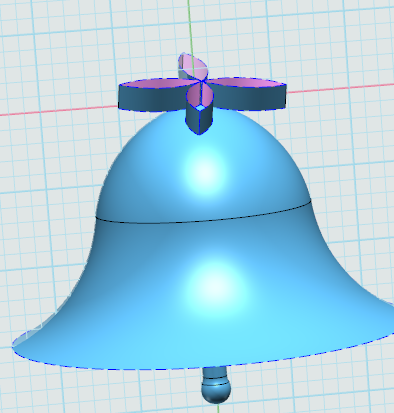

3.     選擇特征造型特征造型.png里面的拉伸命令拉伸命令.png，選擇剛才繪制的曲線，輸入拉伸距離8，可得：

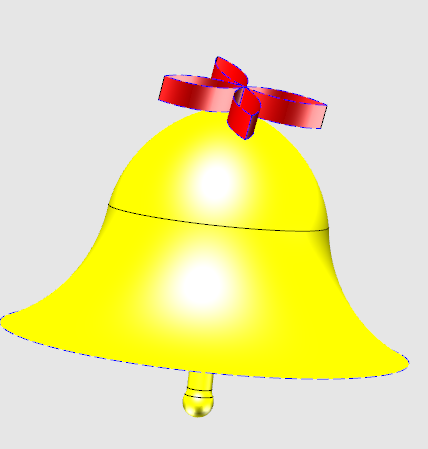

4.     點擊材質渲染命令材質渲染命令.png，添加顏色，最終效果如圖：






圣誕鈴鐺模型已經上傳到社區官網，可到這里下載：http://www.i3done.com/model/56098.html#ad-image-0。

大家自己動手動腦設計，將創意想法利用3DOne表現出來，既能激發大家對科技創新更加濃厚的興趣，又能提高大家對多科知識的結合運用能力。更多有趣的3DOne模型的設計制作，可到社區官網www.i3done.com瀏覽相關教程。

對于設計完成的作品，大家可以上傳到官網來參加“夢想實驗室讓創意成真：免費3D打印活動”哦！戳戳這里來瞅瞅：http://www.i3done.com/contest/show/20.html 。





3DOne免費下載及更多課程詳情：www.i3done.com
