新的一年馬上到來啦，3D設計打印技術又長一歲了。隨著中小學創新教育的普及，3D打印創新課也走進了大家的課堂。三維設計打印不僅能提高孩子們的三維空間能力，更促進孩子們對創新的追求。2015年只剩下不到十天了，讓我們利用寶貴的時間做些有意義的事情，學習用中小學三維創意設計軟件3DOne來設計鞭炮，歡樂迎新年！






1.選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇直線直線.png，輸入如下圖：






2.選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇圓形圓形.png，輸入圓心（0,0），半徑2，可得：



2-1.png    2-2.png



3.選擇特征造型特征造型.png，點擊掃掠掃掠.png，選擇圓形為輪廓，直線為路徑，可得：






4. 選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇圓形圓形.png，輸入圓心（0,0），半徑0.5，可得：

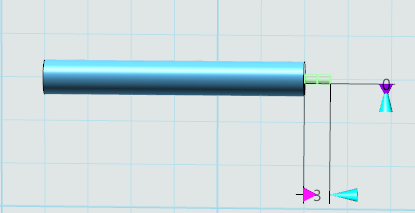

5.選擇特征造型特征造型.png，點擊拉伸拉伸命令.png，選擇先前畫得圓形，輸入拉伸高度3，可得：

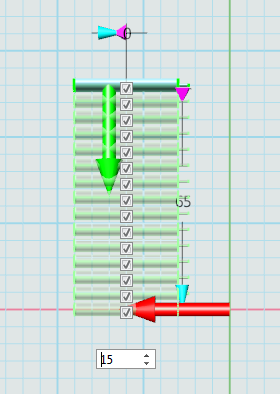

6.選擇基本編輯基本編輯.png，點擊陣列陣列命令.png，選擇先前繪制的造型，輸入方向（0，-1，-0），方向D（-1，-0,0），數量15，長度65，如圖：

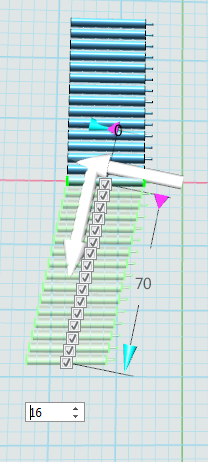

7. 選擇基本編輯基本編輯.png，點擊陣列陣列命令.png，選擇先前陣列所得的最后一個造型，輸入如下圖方向，數量16，長度70，可得：

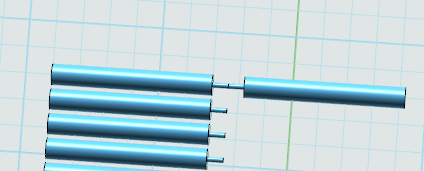

8. 選擇基本編輯基本編輯.png，點擊鏡像鏡像.png，實體選擇第一個造型，平面選擇最右邊的圓柱平面，中鍵確定可得：

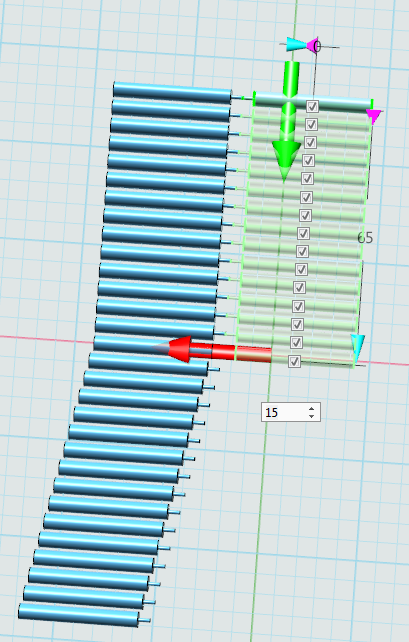

9. 選擇基本編輯基本編輯.png，點擊陣列陣列命令.png，選擇鏡像得到的造型，輸入方向（0，-1，0），方向D（-1，-0,0），數量15，長度65，如圖：

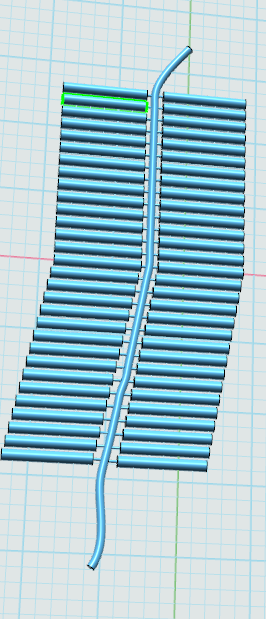

同理選擇第15個造型，點擊陣列輸入方向，數量16，長度70，可得：

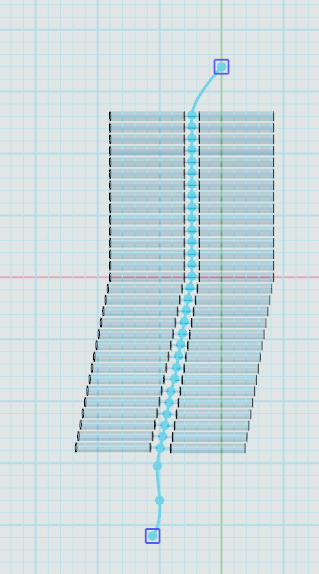

10.選擇草圖繪制草圖圓角.png，點擊通過點繪制曲線繪制曲線.png，選擇每個接近中點，繪制如圖所示：






11. 選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇圓形圓形.png，輸入圓心（0,0），半徑1.5，可得：



11-1.png      11-2.png



12. 選擇特征造型特征造型.png，點擊掃掠掃掠.png，選擇圓形為輪廓，曲線為路徑，可得：

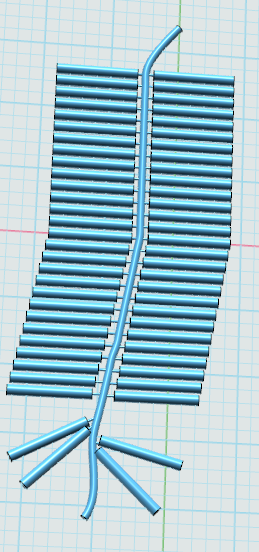

13.選擇基本編輯基本編輯.png，點擊移動移動命令.png，選擇動態移動，選擇最后四個造型，移動到相似的位置，可得：

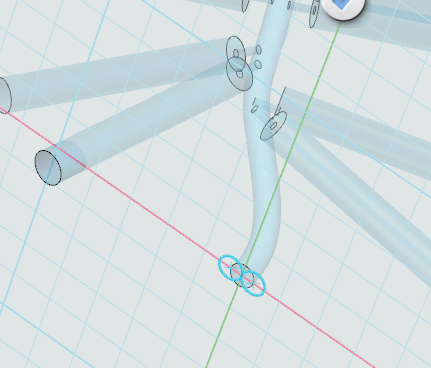

14. 選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇圓形圓形.png，繪制兩個圓形，輸入圓心，半徑如圖，可得：



14-1.png    14-2.png

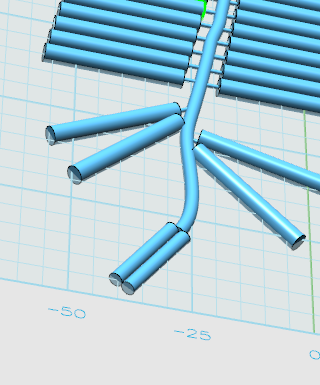

15. 選擇特征造型特征造型.png，點擊拉伸拉伸命令.png，選擇先前畫得圓形，輸入拉伸高度10，可得：

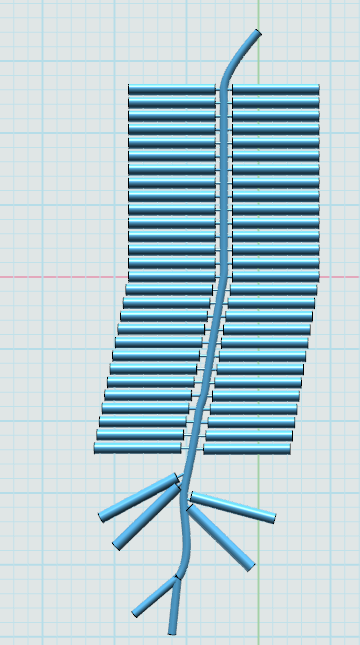

16. 選擇基本編輯基本編輯.png，點擊移動移動命令.png，選擇動態移動，移動到如下圖位置：






17. 選擇平面繪制區域，點擊草圖繪制繪制草圖.png，選擇矩形矩形命令.png，繪制如圖：

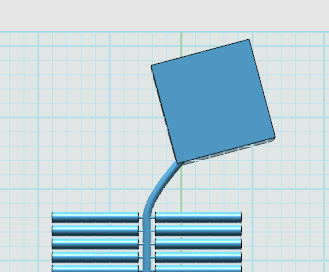

18.選擇特征造型特征造型.png，點擊拉伸拉伸命令.png，選擇先前繪制的矩形，選擇對稱命令，輸入拉伸高度8，且選擇動態移動至如下圖位置：






19.選擇平面繪制區域，點擊文字預設預制文字.png，輸入如下，中鍵確定，再選擇動態移動，可得：



 19-1.png    19-2.png



20.選擇特征造型特征造型.png，點擊拉伸拉伸命令.png，輸入拉伸長度為1，可得：






21.選擇特征造型特征造型.png，點擊倒角倒角.png，選擇每條邊，輸入值為2，可得：

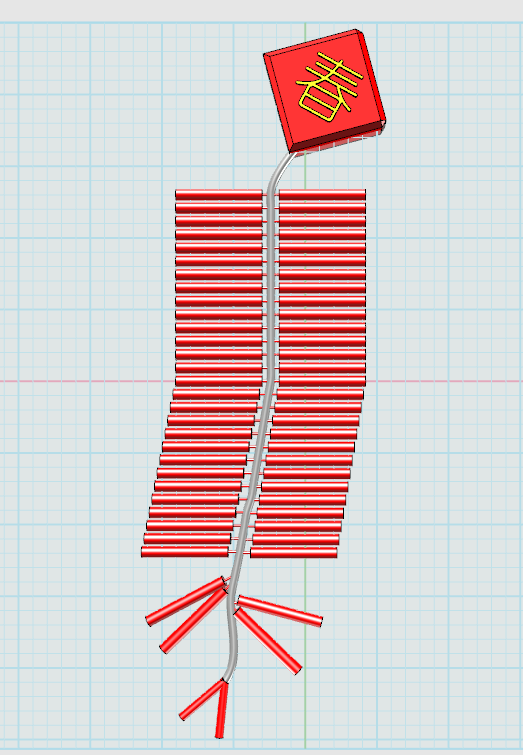

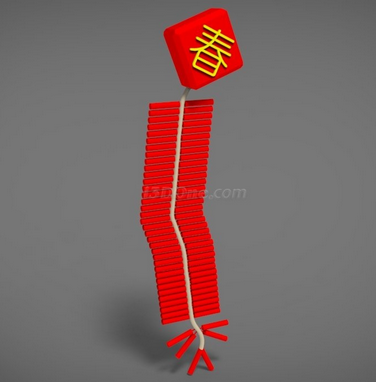

22.選擇材質渲染材質渲染命令.png，添加自己喜歡的顏色，最后效果圖如下：






【鞭炮模型下載】http://www.i3done.com/model/56282.html#ad-image-0。

【趣味活動】完成的作品可參加“夢想實驗室讓創意成真：免費3D打印活動”http://www.i3done.com/contest/show/20.html 。



3DOne免費下載及更多課程詳情：www.i3done.com
