蹺蹺板是我們每個小伙伴的校園回憶，還記得低年級的時候下課鈴聲一響，我們總?cè)宄扇?，風風火火地沖去操場搶蹺蹺板玩嗎？隨著3DOne越來越多的融入到了我們的校園里，相信大家對三維建模和3D打印越發熟悉了，今天我們將手把手教大家制作大家最喜愛的蹺蹺板，還在等什么呢？
一．繪制底座。
1．選擇繪制平面，點擊草圖繪制，選擇正多邊形，輸入半徑100，邊數，角度-30，可得如圖：
再選擇草圖編輯，點擊圓角，選擇三角形兩條腰，輸入半徑13，中鍵確定，可得：

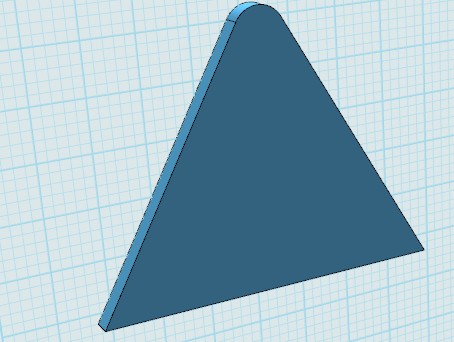

2．選擇特征造型，點擊拉伸，選擇先前繪制的造型，輸入拉伸高度10，可得：
3．選擇繪制平面，點擊草圖繪制，選擇矩形，輸入如圖所示，長-173.205，高100，可得：
4．選擇特征造型，點擊拉伸，選擇繪制的矩形，輸入拉伸高度10，可得：

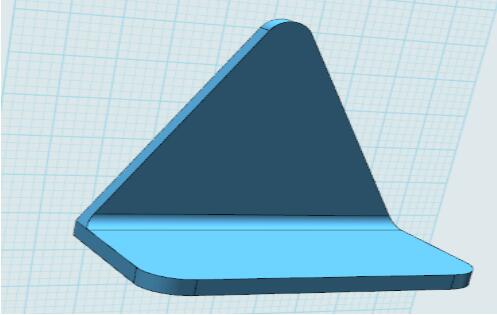

再選擇組合編輯，基體合并體分別任意選擇繪制的兩個造型，將其合并成一個造型，如圖：

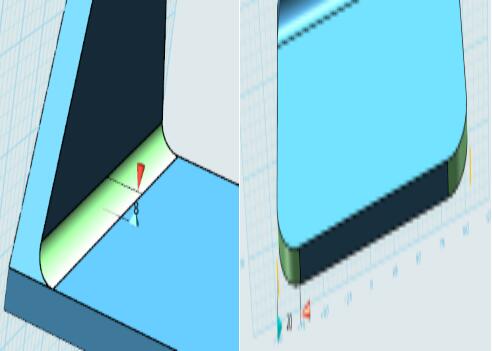

5．選擇特征造型，點擊圓角，選擇邊，分別輸入半徑8和20，如圖所示，可得：

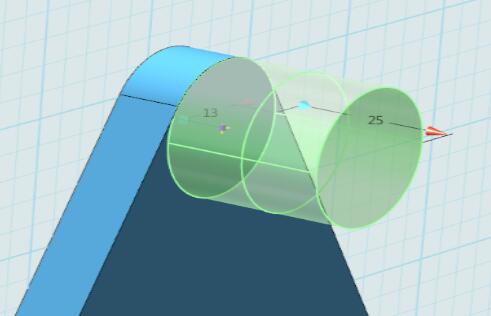

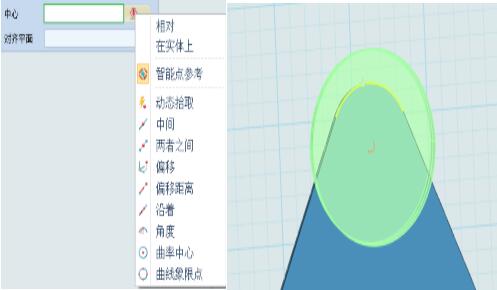

6．選擇基本實體，點擊圓柱體，中心選擇曲率中心，選擇圓弧邊，輸入半徑13，高度25，可得：
再選擇特征造型，點擊圓角，選擇邊，輸入半徑3，可得：

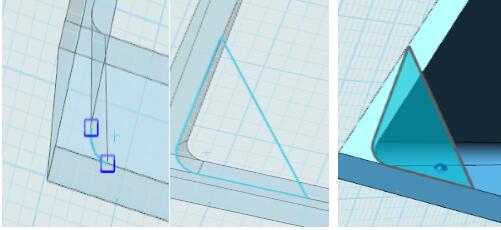

7．選擇繪制平面，點擊草圖繪制，選擇參照幾何體，選擇圓弧（如圖），再選擇直線，繪制水平直線長30，豎直直線長40，連接兩端點，中鍵確定可得：

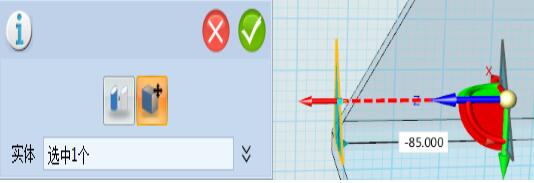

再選擇基本編輯，選擇移動，點擊動態移動，選擇先前繪制的草圖，選擇Z軸，輸入移動距離-80，可得：

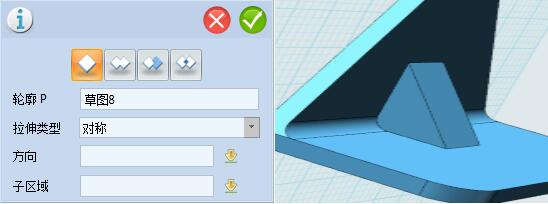

8．選擇特征造型，點擊拉伸，選擇先前繪制的造型，拉伸類型選擇對稱，輸入拉伸距離15，可得：
再選擇特征造型，點擊圓角，選擇邊，輸入半徑3，可得：
二．繪制杠桿。
1．選擇繪制平面，點擊草圖繪制，選擇圓形，點擊曲率中心，參考圓形繪制半徑為18的圓形，再選擇矩形，輸入點1，點2，可得
再選擇草圖繪制，點擊單擊修剪，修剪如圖，中鍵確定：
2．選擇特征造型，點擊拉伸，選擇先前繪制的造型，輸入拉伸距離13，可得：
3．選擇繪制平面，點擊草圖繪制，選擇圓形，點擊曲率中心，輸入半徑13.5，可得：

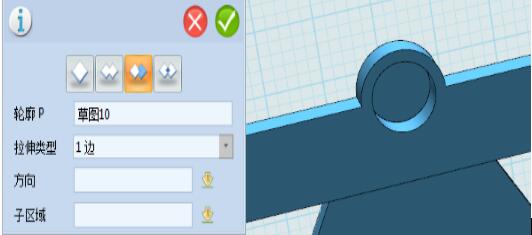

4．選擇特征造型，點擊拉伸，選擇先前繪制的圓形，選擇減運算，輸入拉伸距離-13，可得：

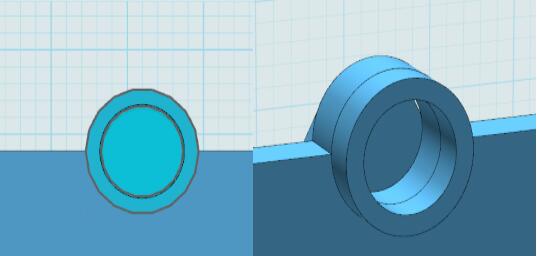

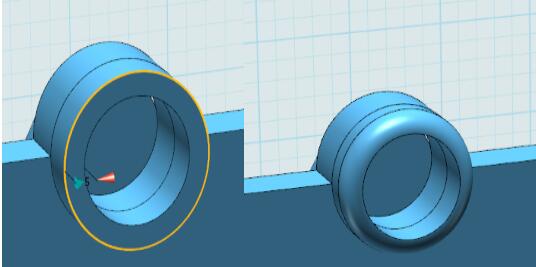

5．選擇繪制平面，選擇草圖繪制，點擊圓形，繪制兩個圓形，選擇曲率中心，分別輸入半徑18和13.1，再拉伸距離10，可得：

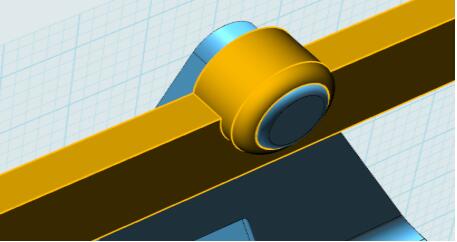

再選擇特征造型，選擇圓角，選擇邊，輸入半徑4.9，可得：
再使用組合編輯，選擇如圖，可得：

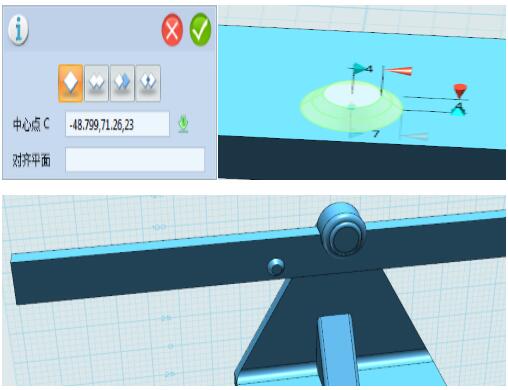

6.選擇繪制平面，點擊基本實體，選擇圓錐，輸入如圖，可得：
同理選擇圓柱，繪制兩個圓柱體，分別輸入如圖，半經4，高20和半徑5，高2 可得：
再選擇特征造型，點擊圓角，選擇圓柱上下兩條邊，輸入半徑1，可得：

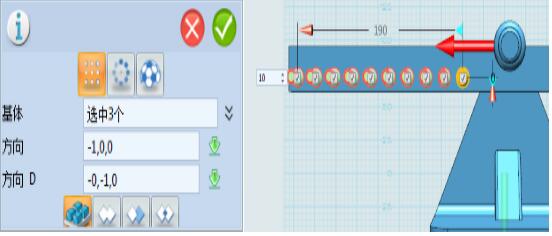

7.選擇基本編緝，點擊陣列，選擇先前繪制的實體，輸入如圖，數量10，長度190，可得：

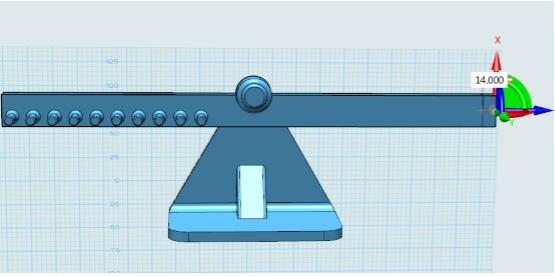

8.選擇基本編緝，選擇DE移動，選擇杠桿右邊平面，輸入距離14，可得：

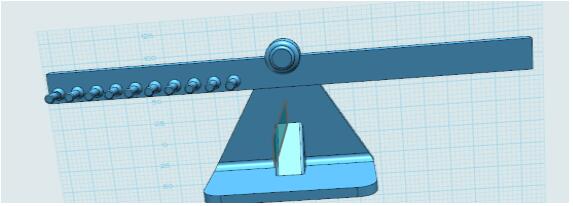

9. 選擇中間平面繪制，點擊草圖繪制，選擇矩形，任意繪制一個矩形處于中間位置，如圖：

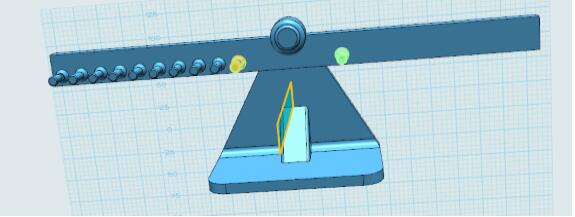

10．選擇基本編緝，點擊鏡像，實體選擇最右邊的造型，平面選擇剛繪制的平面，可得：

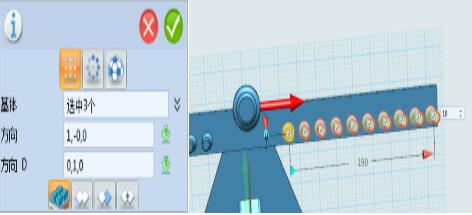

11．選擇基本編緝，點擊陣列，選擇鏡像所得的實體，輸入如圖，數量10，長度190，可得：

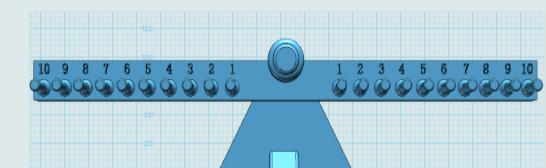

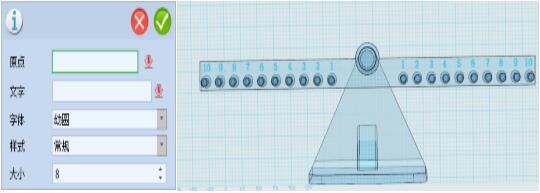

12．選擇繪制平面，點擊草圖繪制，點擊文字預制，輸入如圖，輸入文字1~10放置在圖示位置，可得：
13.選擇特征造型，點擊拉伸，選擇繪制的文字，點擊拉伸距離2，可得：

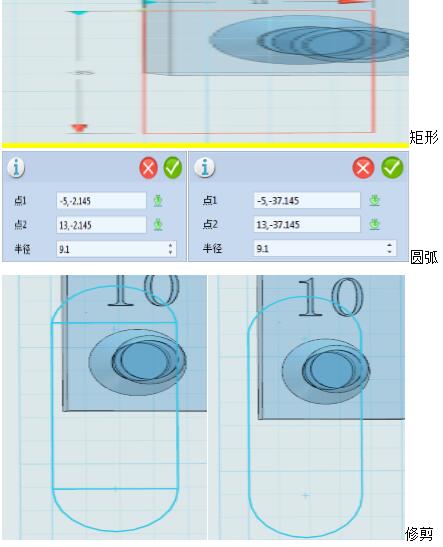

14.選擇繪制平面，點擊草圖繪制，選擇矩形，圓弧，通過以下參數繪制如圖，再點擊草圖編輯，單擊修剪，修剪可得：

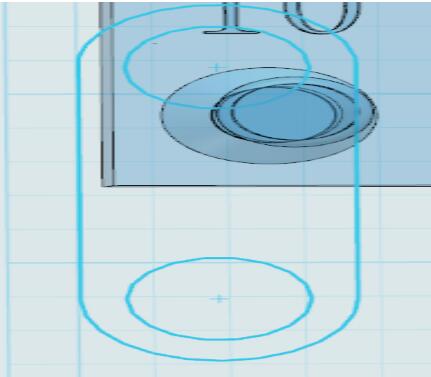

再選擇圓形，上下分別繪制半徑為5.5的圓形，可得：
15.選擇特征造型，點擊拉伸，選擇先前繪制造型，輸入拉伸距離5，可得：

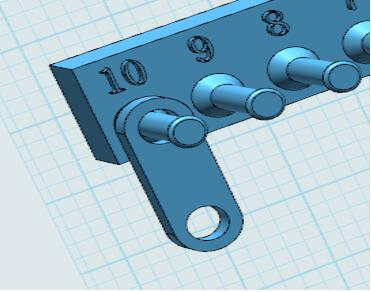

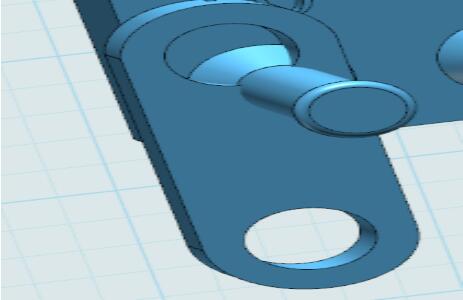

再選擇基本編緝，點擊移動，選擇動態移動移動到如圖位置：

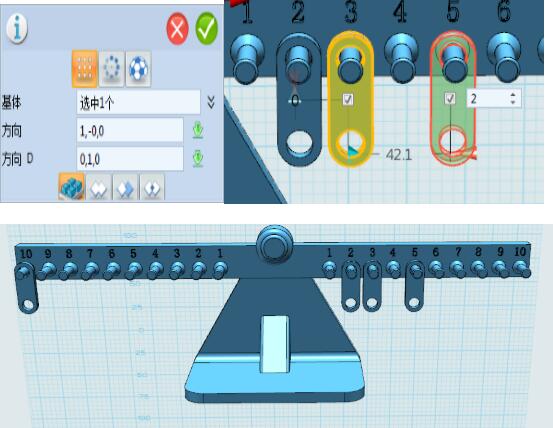

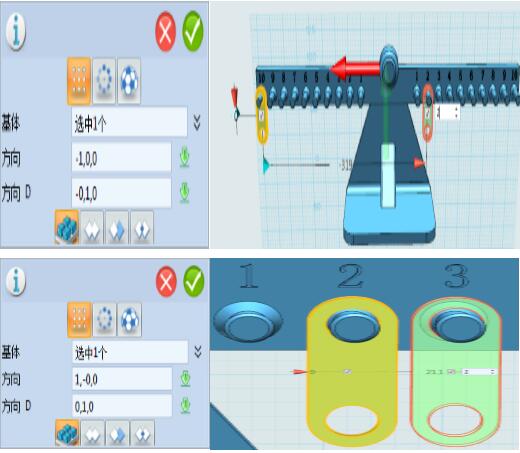

16．選擇基本編緝，點擊陣列，選擇先前繪制的造型，輸入如下數量2，距離分別為-319，21.1，42.1，可得：

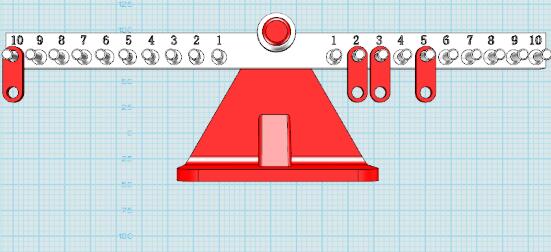

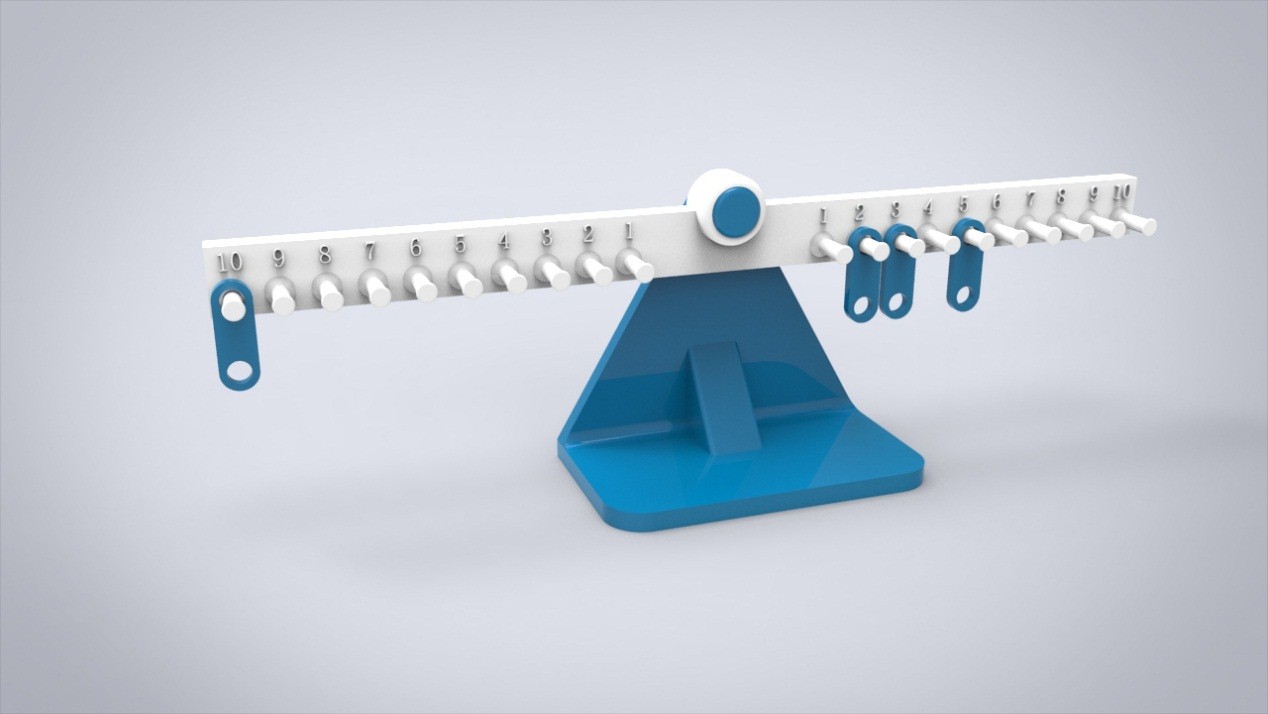

17．點擊材質渲染命令 ，添加自己喜歡的顏色，最終效果如圖所示：
【數字蹺蹺板模型下載】http://www.i3done.com/model/58500.html#ad-image-0
3DOne免費下載及更多課程詳情：www.i3done.com
