在我們每個人的日常生活中，都會使用到牙膏和牙刷，如何設計一個如下圖所示的牙膏牙刷支架呢？我們先對它進行簡單的建模設計分析：

本著“復雜的造型簡單化，簡單的造型二維化”的設計思路，我們可以將支架分為兩個部分，一部分是支架的三個面板，另一部分是支架的三根柱子。三個面板我們可以先通過二維草圖拉伸形成，然后復制出其它兩個；三根柱子可以用基本實體堆疊而成，再用圓形陣列就可以輕松搞定。那就馬上與我一起行動，做一個屬于自己的牙膏牙刷支架吧。

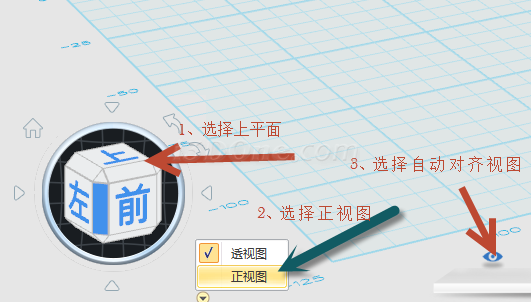

1、啟動3DOne程序，進行如下圖所示的簡單設置。

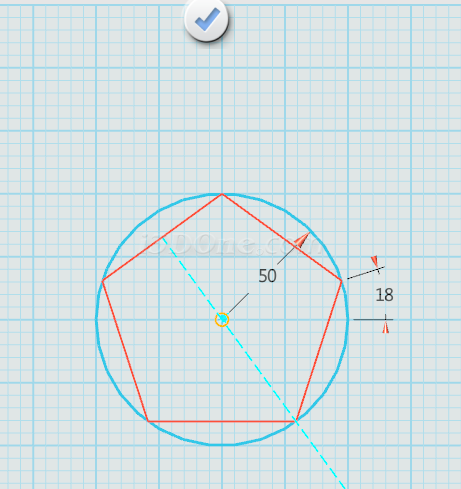

2、選擇“草圖繪制”中的“圓形”命令，圓心（0，0），半徑50，繪制一個圓，再選擇“草圖繪制”中的“正多邊形”命令，圓心（0，0），半徑50，邊數5，角度18，繪制一個正五邊形。

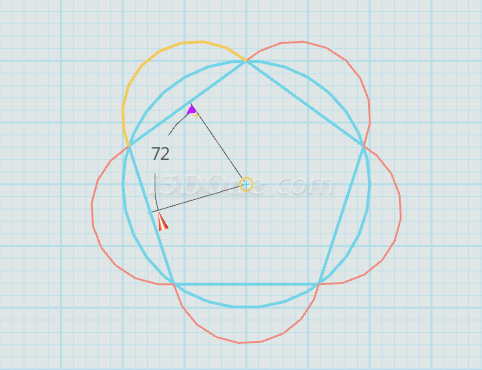

3、選取“草圖繪制”中的“圓弧”命令，以任意相鄰五邊形的兩個頂點為圓弧端點，半徑30（可以自行設定），然后以這段圓弧為基體進行圓形陣列，圓心（0，0），數目5，間距角度72，得到如下圖形。

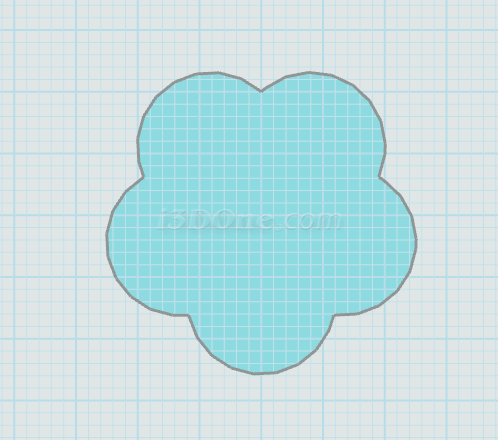

然后選擇“草圖編輯”命令中的“單擊修剪”命令，剪去不要的線條后退出草圖，得到如下圖形。

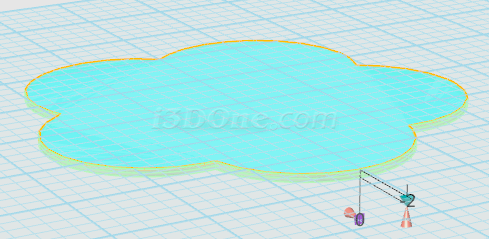

4、選擇“拉伸”命令，向下拉伸－2mm

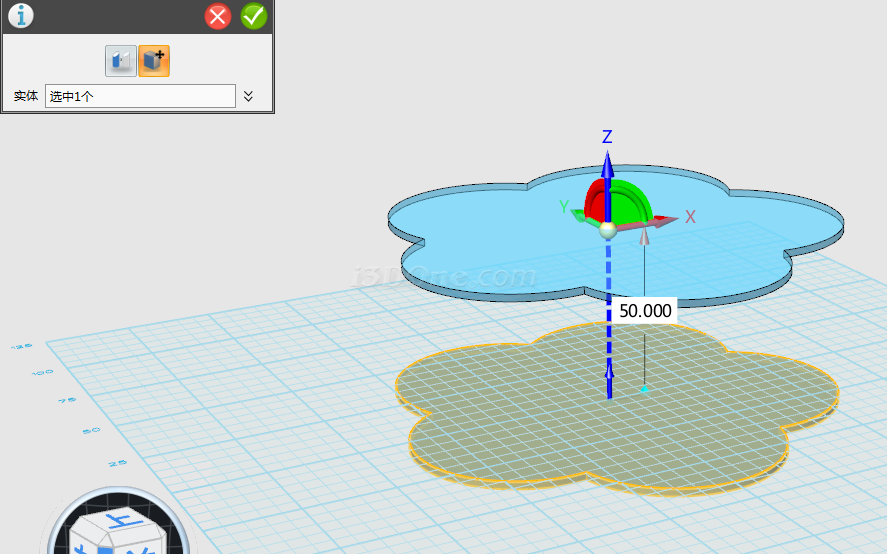

5、在鍵盤上按Ctrl+c，實體選擇剛拉伸出來的面板，起始點與目標點選取同一個位置，復制出相同的實體，然后選擇移動命令中的動態移動，如圖所示，向上移動50mm，確定后退出。

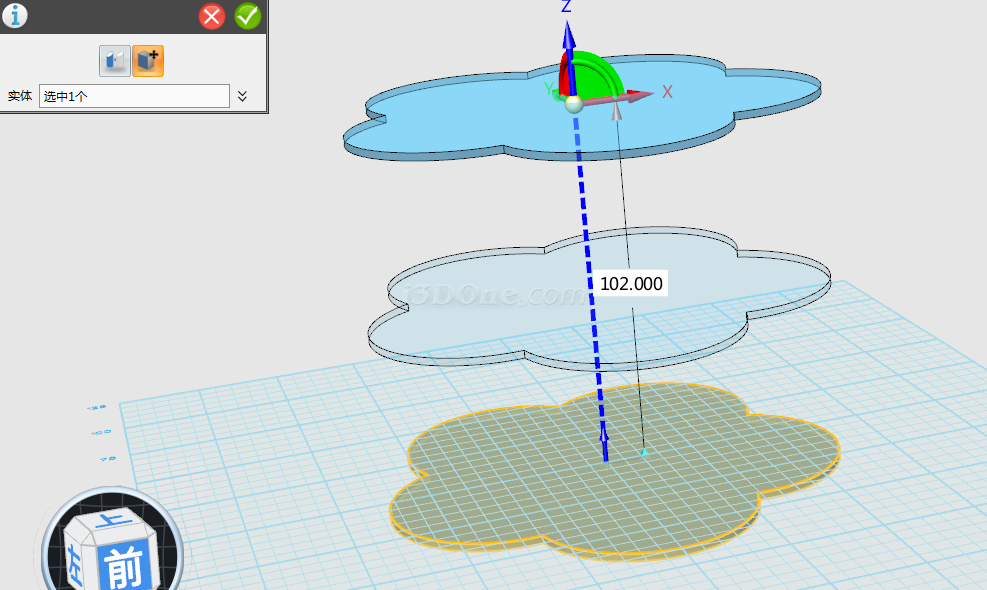

6、按照第4步的方法，再?gòu)?fù)制出一個相同的實體，向上移動102mm，如下圖所示，確定后退出。

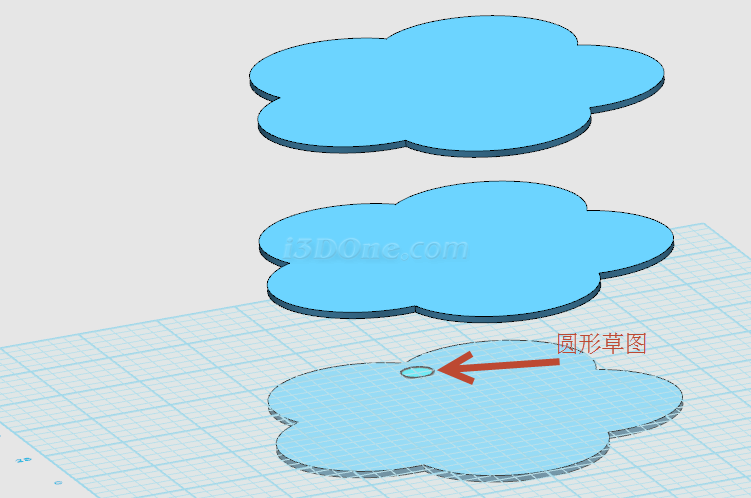

7、與第1步相同的設置后，在草圖繪制中選擇“圓形”命令，以基準平面為平面，在（0，38）為圓心，半徑5mm，作一個圓形，退出草圖。

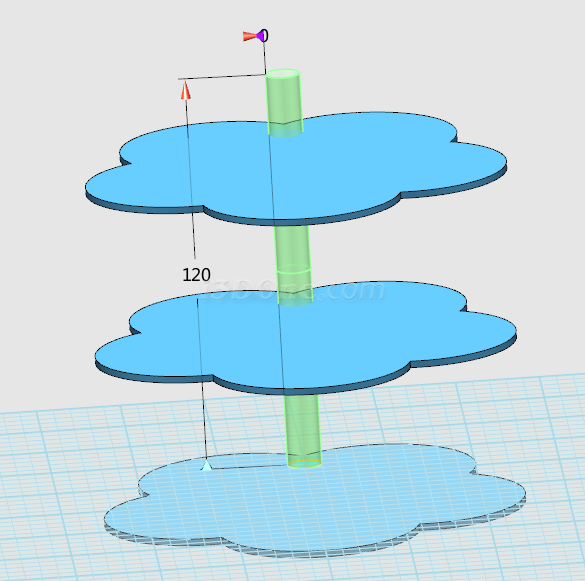

8、選擇“拉伸”命令，對其拉伸120mm

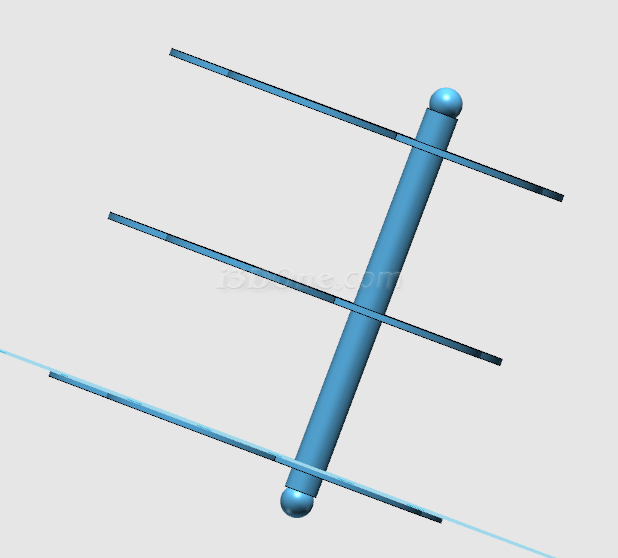

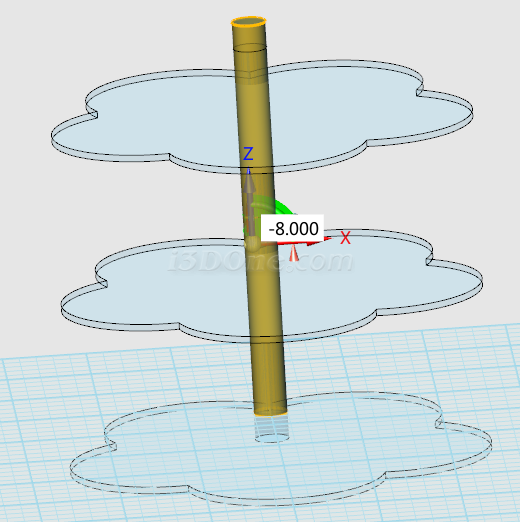

之后，選擇“移動”命令中的動態移動，向下移動8mm，如圖所示8-2.png9、選擇“基本實體”中的“球體”命令，在圓柱體的上、下面各畫一個半徑為5mm的球體，并通過動態移動，移動3mm，然后將圓柱與兩球體進行組合，得到如圖所示的圖形。

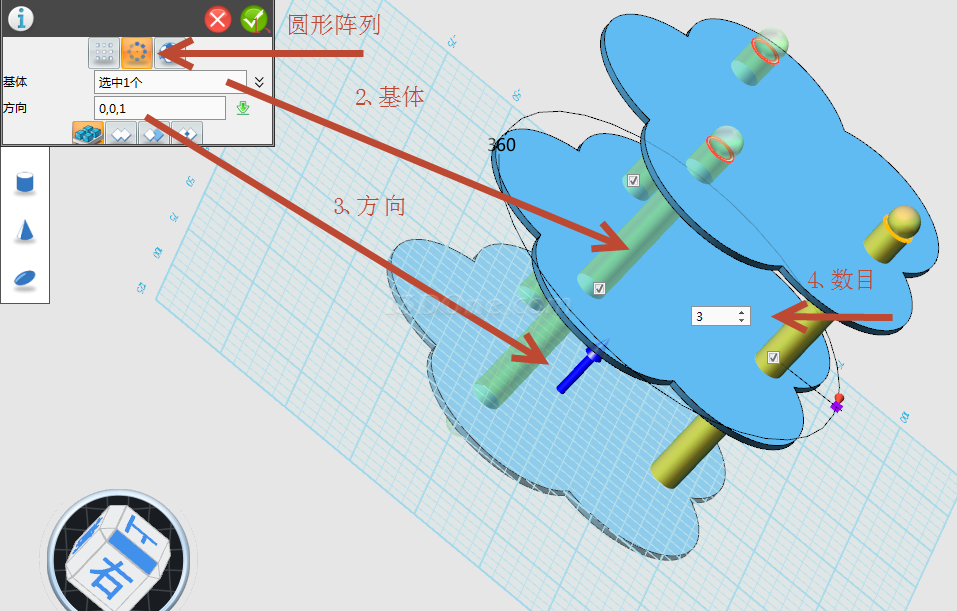

10、選擇“基本編輯”中的“陣列”命令，按圖示方法設置，設置好后單擊確定退出。

11、與第1步相同的設置后，在草圖繪制中選擇“圓形”命令，以基準平面為平面，在（0，-52）為圓心，半徑9mm，作一個圓形，退出草圖，然后將其向上拉伸，穿過上面兩個面板，結果如圖所示：

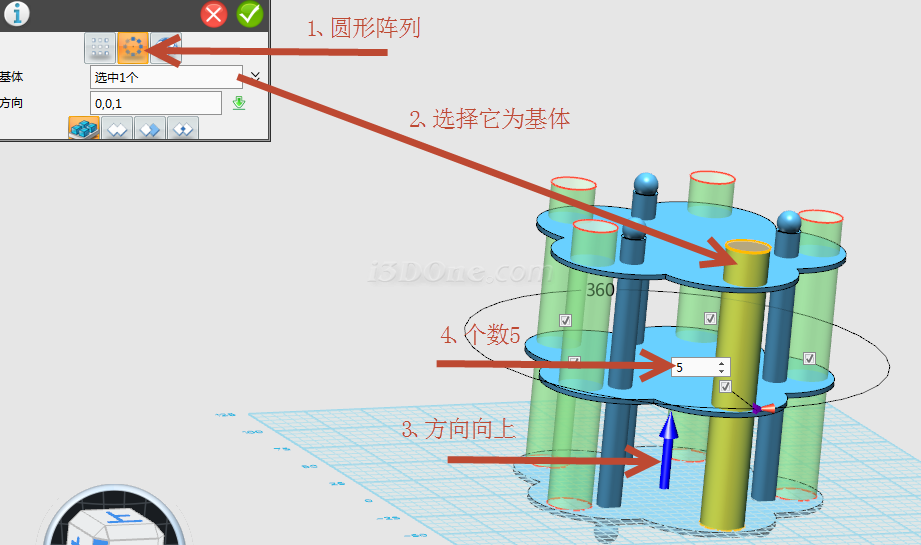

12、選擇“基本編輯”中的“陣列”命令，按圖示方法設置，設置好后單擊確定退出。

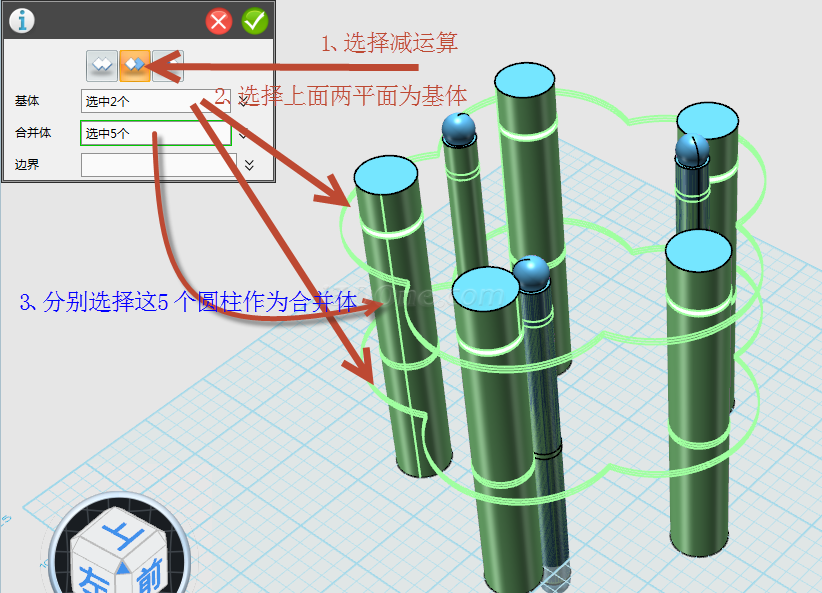

13、選擇“組合編輯”命令，按圖示方法進行設置

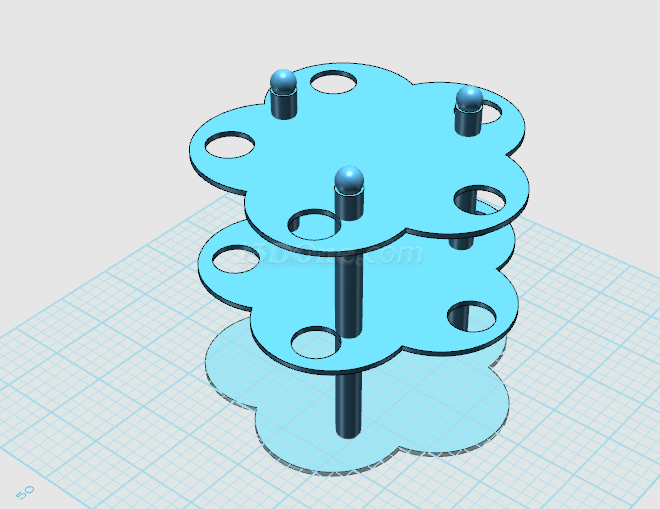

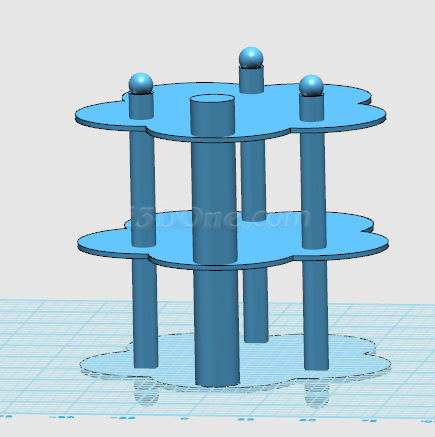

設置好后，按確定退出后，得到如圖所示的圖形。

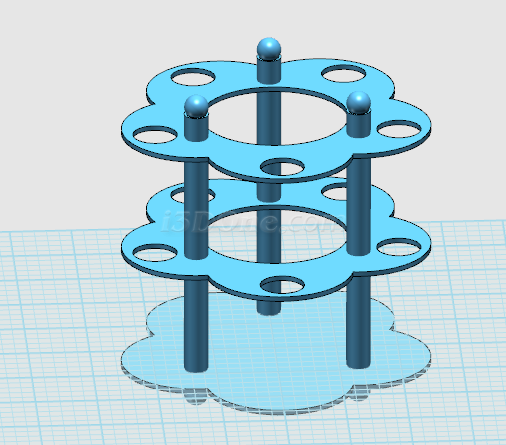

14、與第1步相同的設置后，在草圖繪制中選擇“圓形”命令，以基準平面為平面，在（0，0）為圓心，半徑30mm，作一個圓形，退出草圖，然后將其向上拉伸，穿過上面兩個面板，并選擇減運算，結果如圖所示。

15、最后進行材質渲染，得到最終設計效果如下，至此，牙膏牙刷支架設計就完成了。

本文的圖紙下載：http://www.i3done.com/model/58041.html#ad-image-0
