本文由北京市昌平區康康創客工作室的康奎哲老師提供
在社區里開辟了魔獸內容的模型商店，目的不是賺豌豆，而是希望能拋磚引玉，看到同學們能做出更好的作品，今天開始阿哲童靴將陸續推出商店里模型的做法，希望同學們做出更多有自己特色的魔獸作品。今天的內容是聯盟城堡筆筒，難度不大，即使是初學的同學也能夠做出來哦！

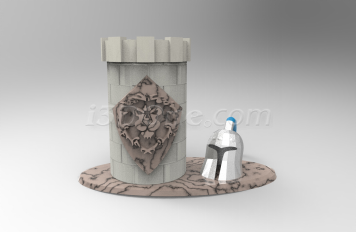

先上完整的效果圖，如下圖：
以下是制作步驟：

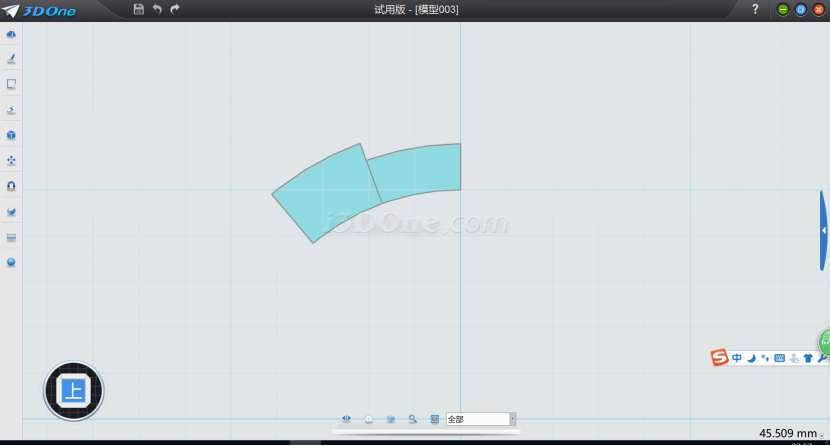

1、做草圖如下圖，注意這是兩個獨立的草圖，不要畫在同一個草圖里面，因?yàn)樯院笏鼈兝斓母叨炔煌?/p>

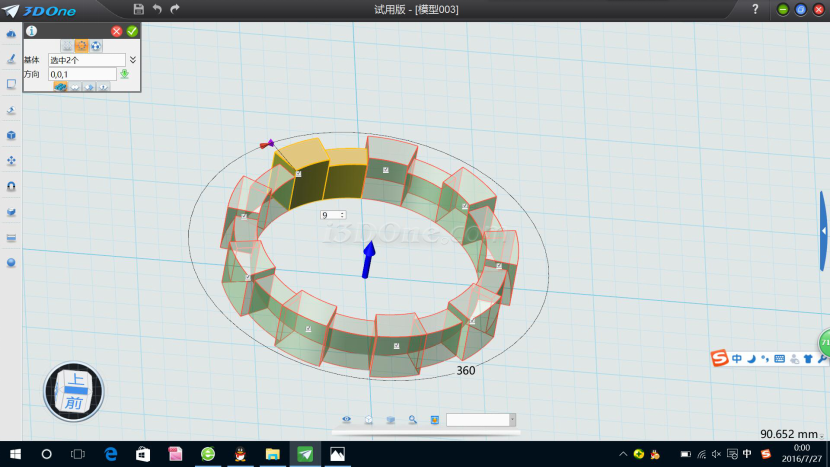

2、將兩個草圖拉伸，窄的圓弧草圖拉伸高度較低，寬的圓弧草圖拉伸高度較高，形成一高一低，一厚一薄的兩個圓弧狀實體，然后環形陣列如下圖，做出堡壘城墻垛口的造型。

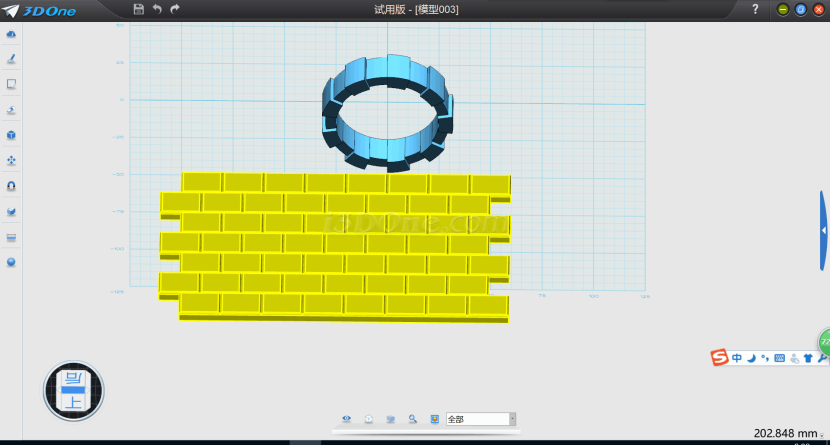

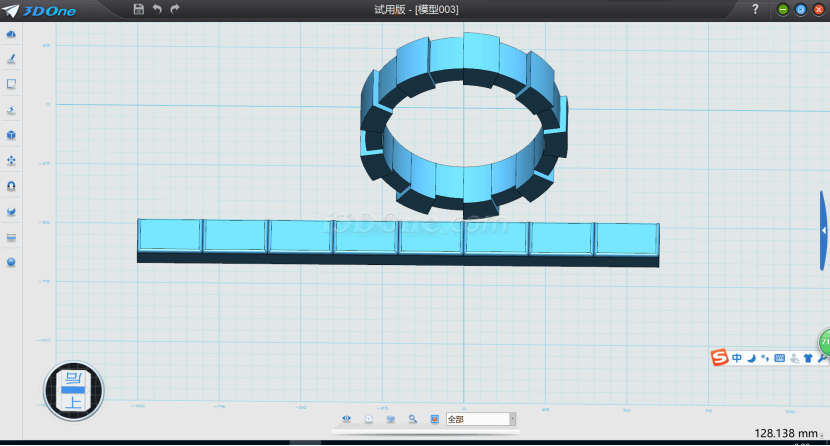

3、城墻。拖入六面體，大小參照垛口自己掌握，利用圓角功能做出磚縫效果，陣列復制如下圖：

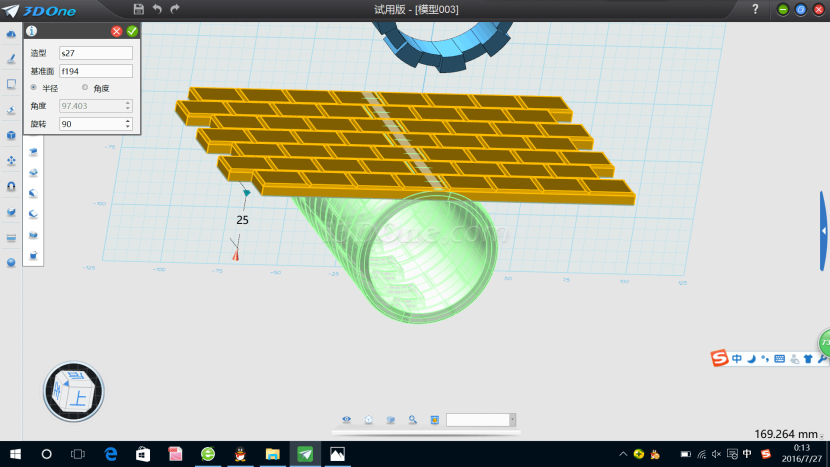

組合之后，進行圓柱折彎，注意半徑的設置，如下圖。

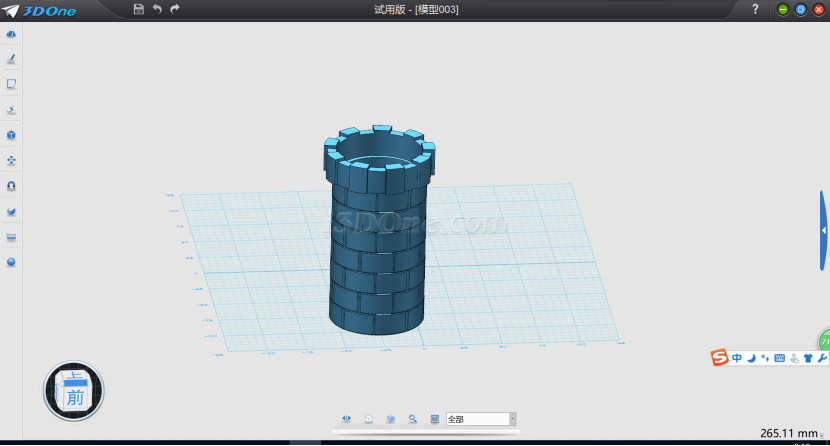

4、通過吸附和移動將垛口和城墻的位置調整好。

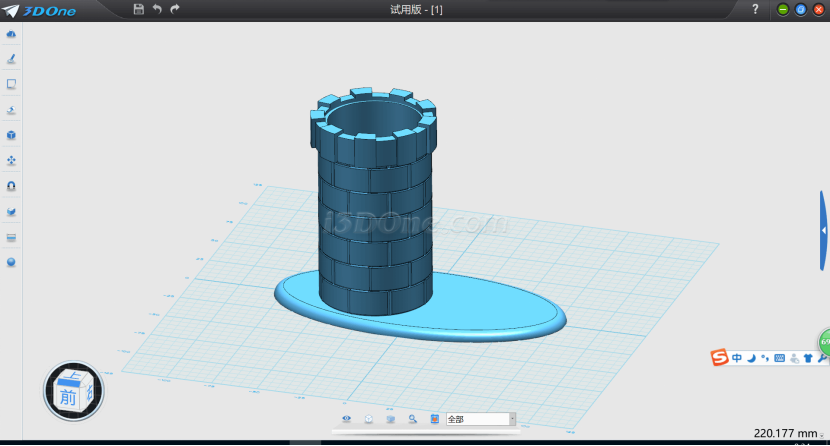

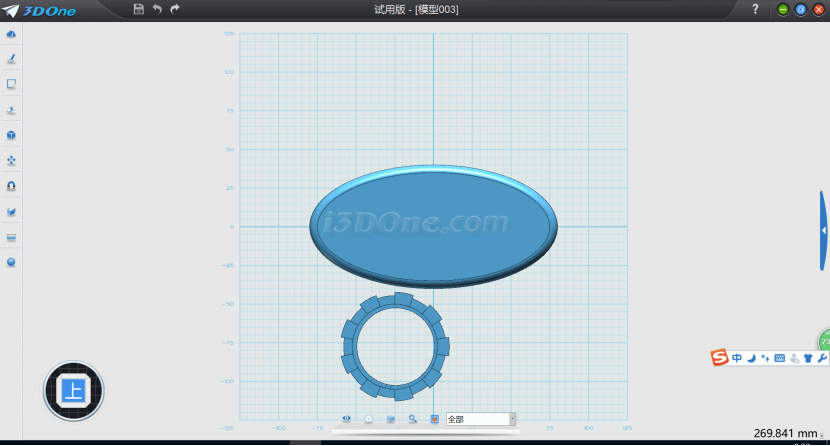

5、底座。畫橢圓形草圖，尺寸適當。拉伸，圓角修飾，并調整位置如下圖：

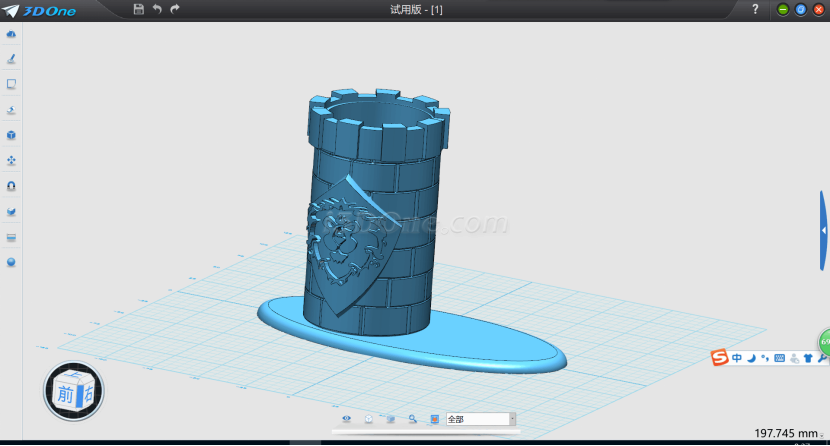

6、聯盟標志。上網下載聯盟標志的單色素材，在畫草圖界面導入，然后拉伸，加背板，圓柱折彎，半徑與城墻相同，調整位置如下圖。

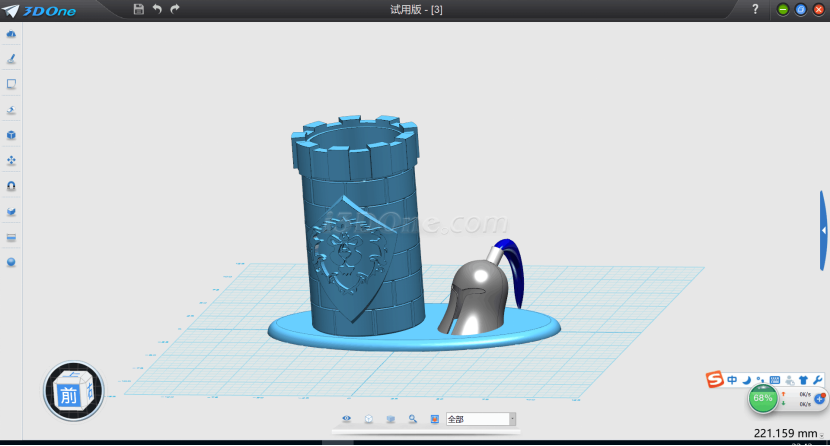

7、導入人族頭盔在底座右部作為裝飾。人族頭盔做法之前已經講過，可參考之前的《【導師分享】康奎哲：魔獸來襲，制作人族戰士頭盔應戰！》
至此渾身散發著魔獸氣息的聯盟城堡筆筒就完成了，個性滿分。如論是初學者還是骨灰級的都值得一試的個性3D設計作品，也相信同學們可以發揮自己的想象做出更好的作品！
