本文由北京宏志中學的刁彬斌老師提供

大家完成自己的模型之后，如何渲染自己的模型，讓大家更好的了解自己的模型是個必要的技巧，keyshot作為3D模型的后期渲染軟件，已經被部分maker用于自己的模型渲染。且大家已經渲染出比較漂亮的渲染圖。但靜態的渲染圖，也有自己的局限性，比如不能展示模型的各個面的特點、不能展示一個組合模型的各個部件的動態關系等。要是自己的模型能像flash一樣動起來就好了……其實keyshot已經集成了動畫功能。

在講動畫之前，我先簡單的復習下使用keyshot制作動畫前必要的準備步驟：

1、為了keyshot中使自己的模型能夠渲染不同，材質需要前期自己將模型在3Done中將需要區分的部件渲染為不同顏色。

2、文件需另存為igs文件，以便keyshot普通版本能夠識別。

3、Keyshot導入模型后，再次進行渲染。

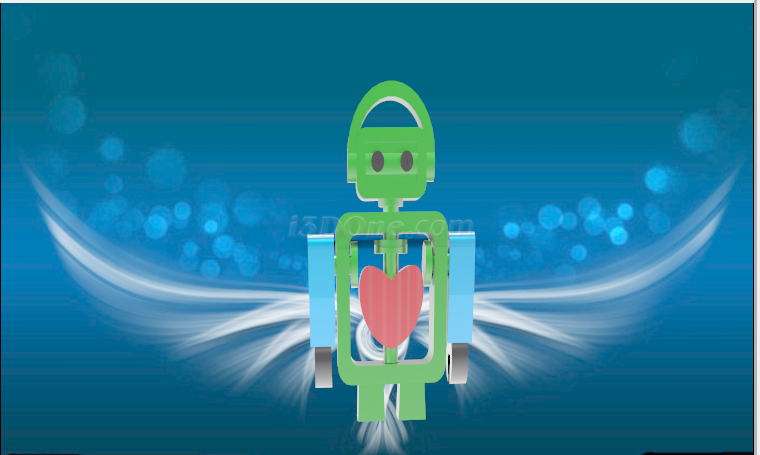

4、在本教程中，我以活動鑰匙扣為例。渲染圖如下：




這個模型是由身體，頭部和兩只手組成的。有了動畫就能體現出各個部分的可活動狀態完成。下面我們重點解決動畫的制作和保存兩個問題。

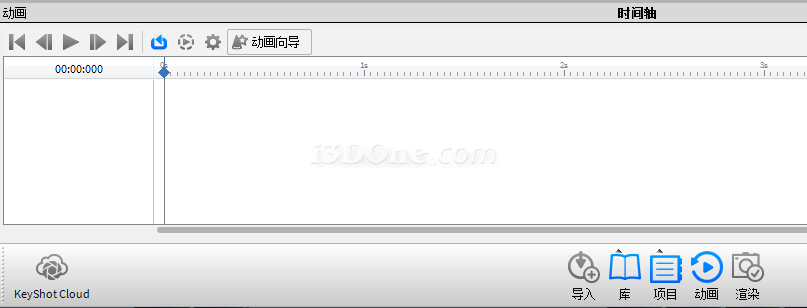

動畫制作功能，在keyshot主界面下側，點擊動畫按鈕，彈出動畫窗口。動畫窗口包含上部的前進后退等按鈕，這組按鈕用于動畫的控制。循環按鈕循環用于控制動畫是否循環放映，預覽按鈕用于預覽動畫的效果，設置按鈕用于時間軸設置。動畫向?qū)?，這個按鈕用于制作動畫，下側的時間軸界面，類似于flash時間軸展示動畫的持續時間和動作的先后順序。

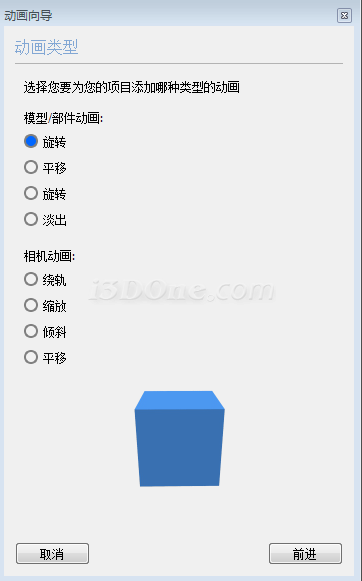

點擊動畫向?qū)?，可以按照自己的要求設置不同的參數可以實現不同的動畫。有相機動畫和模型動畫兩個部分。模型動畫就是移動模型實現動畫，相機動畫就是旋轉相機實現動畫。

  例如，我想實現鑰匙扣的旋轉效果，需要點擊模型動畫下的旋轉選項

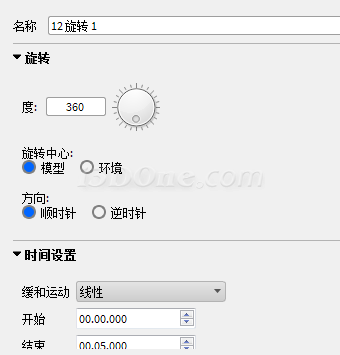

點擊，前進之后按鈕之后可以設置動畫的具體參數

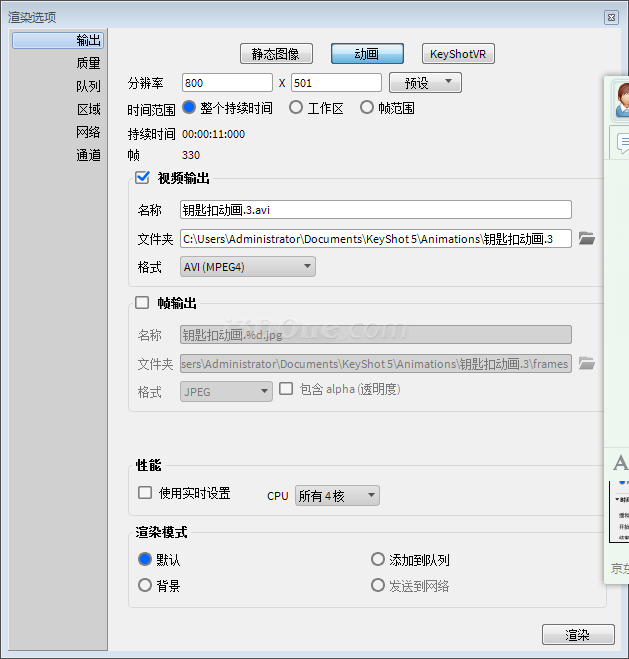

保存動畫，有兩種途徑：第一，點擊預覽按鈕，預覽動畫窗口中可以保存動畫。第二，渲染界面中選擇輸出動畫，然后選擇視頻，保存動畫。



至此，一個簡單的動畫完成了。

當然，本文僅起拋磚引玉作用，相信大家經過摸索會做出更炫酷的動畫。
