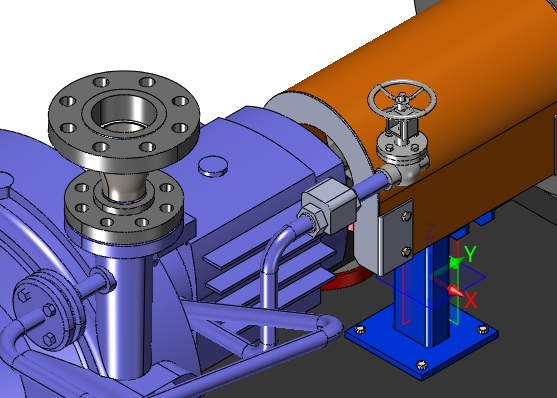

多年來，企業設計人員在處理裝配時經常會受到周邊零部件干擾，并且在調整裝配時感覺不流暢。中望3D針對工程師經常遇到的這一問題，提供了孤立顯示這一功能，使工程師能夠?qū)Ｗ⒂谛枰吹降膶?duì)象，無需為周?chē)沫h(huán)境分散注意力。同時也可以降低由于在窗口中顯示其他對象而造成軟件性能的額外消耗。


 插圖　1-1

1 隱藏與轉換實體可見性

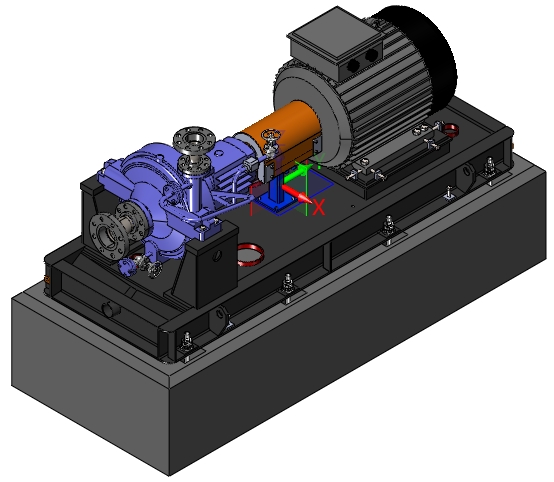

在介紹孤立顯示這一新功能之前，我們先來看一下，在沒有這一新功能的情況下工程師是如何解決裝配時冗余零件隱藏問題的。下面我們用中望3D來打開一個裝配，然后對其中的兩個部件進行單獨顯示操作。


 插圖　2-1

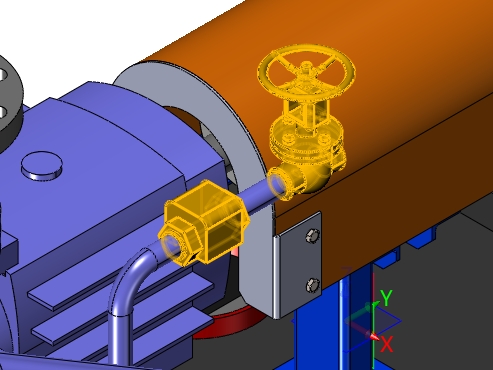

首先，按住Ctrl鍵，用鼠標左鍵單擊選中需要處理的兩個閥門


 插圖　2-2

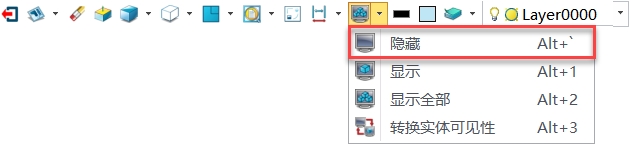

然后，選擇DA工具欄上的隱藏命令或者使用快捷鍵Alt+`


 插圖　2-3

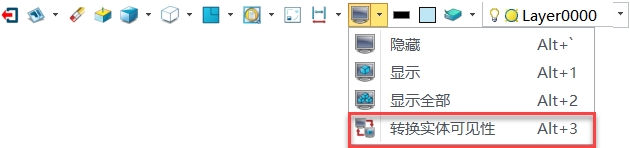

隱藏兩個閥門后，再次選擇DA工具欄上的轉換實體可見性命令或者使用快捷鍵Alt+3


 插圖　2-4

這樣，我們就通過兩個命令得到了我們所需要編輯的兩個閥門。如果需要回到插圖2-1的狀態，可以選擇DA工具欄上的顯示全部命令或者使用快捷鍵Alt+2


 插圖　2-5

2 孤立顯示

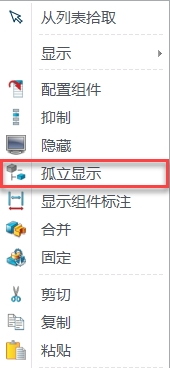

經過前面的操作我們可以發現，在沒有設置快捷鍵的情況下，工程師需要頻繁點擊DA工具欄才能實現孤立顯示的功能。而在新版的中望3D中，我們可以直接在鼠標右鍵中使用孤立顯示命令來實現這一功能。同樣，在裝配中，選中插圖2-5中的兩個部件，直接單擊鼠標右鍵，選擇孤立顯示命令即可。


 插圖　3-1

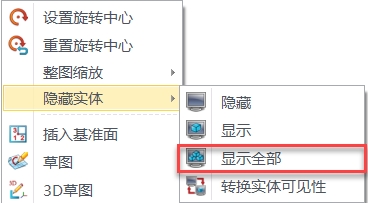

需要恢復全部顯示也可以在右鍵的菜單中選擇隱藏實體中的顯示全部命令。


 插圖　3-2

3 總結

綜上所述，“孤立顯示”命令可以一鍵隱藏未被選擇的零部件，通過“孤立顯示”可以快速獨立顯示需要的零部件，使設計更加的清晰快捷，并提高顯示效率。

馬上下載中望3D2017版，體驗智能設計，讓創意無極限：http://www.zw3d.com.cn/product-58-1.html
