參數化建模對于企業標準件、通用件、互換件來說是統一設計規范、提高設計效率的有效手段。中望3D即將發布的2018版，在原有方 程式管理器的基礎上新增了用Excel編輯設計參數與公式的功能。本次課程我們來學習“用Excel編輯”功能及其使用方法。

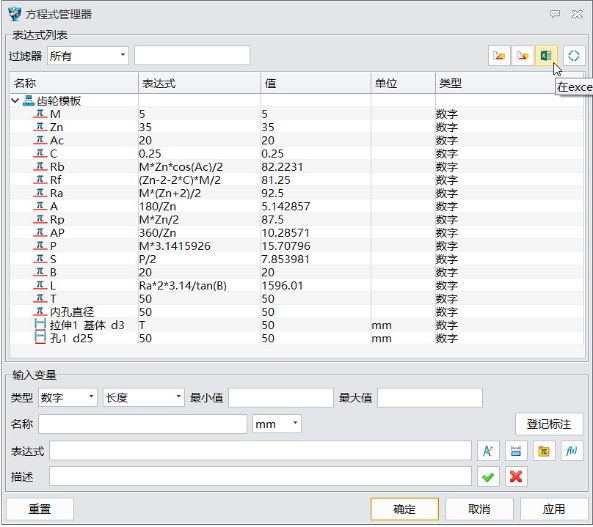

1.在方程式管理器中，中望3D2018新增有“用Excel編輯”按鈕，能直接啟動系統中已安裝的Excel程序，如圖1所示。


圖1 方程式管理器新增“用Excel編輯”按鈕

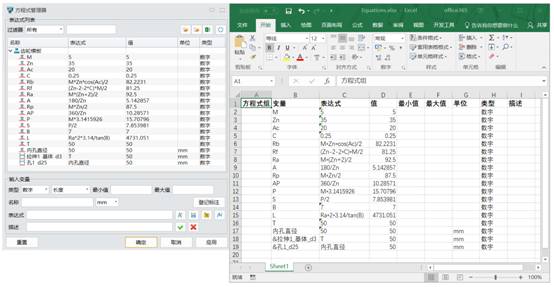

2.軟件可將當前方程式管理器的內容自動傳送到Excel中，如圖2所示。


 圖2 方程式管理器與用Excel編輯

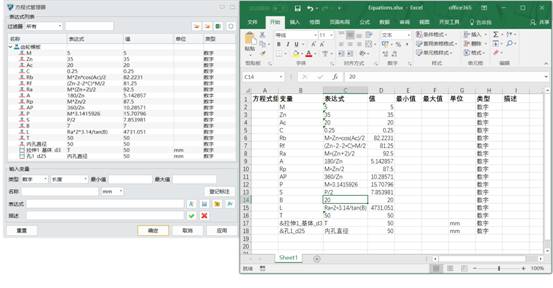

3.用戶可以在Excel中對已有變量的表達式、單位、描述等內容進行修改，也可以直接刪除已有變量，如圖3所示（修改變量B的表達式 ，由7改為20，同時刪除內孔直徑變量）。


 圖3 修改變量B的表達式并刪去內控直徑變量

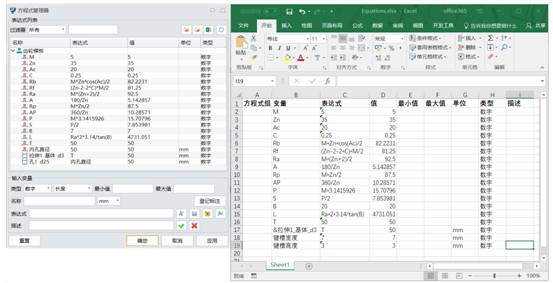

4.同時，用戶還可以新增新的變量，定義其表達式、單位、描述及其所屬方程式等信息，如圖4所示（增加鍵槽寬度和鍵槽高度兩變量 ）。


 圖4 增加鍵槽寬度、鍵槽高度兩變量

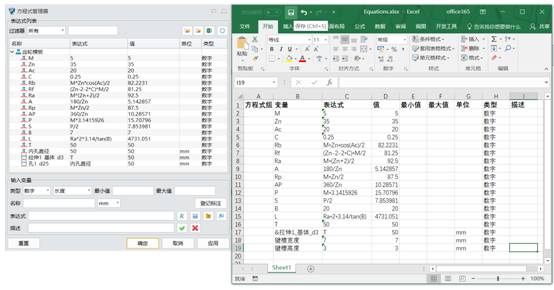

5.最后，只需保存Excel表即可將修改的數值回傳到ZW3D中，如圖5所示。


 圖5 保存Excel修改的內容

6.關閉Excel，在方程式管理器中點擊應用后確定，修改的內容就可以被激活使用，如圖6所示。


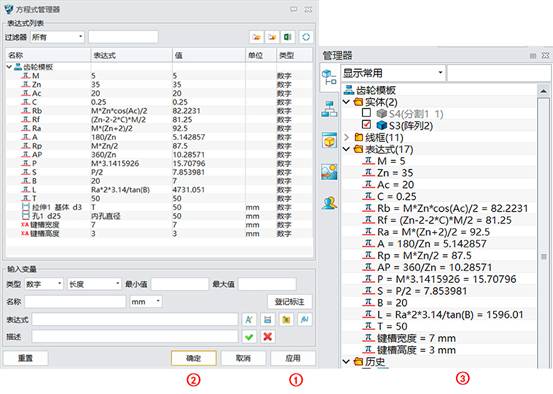

 圖6 應用并激活變量

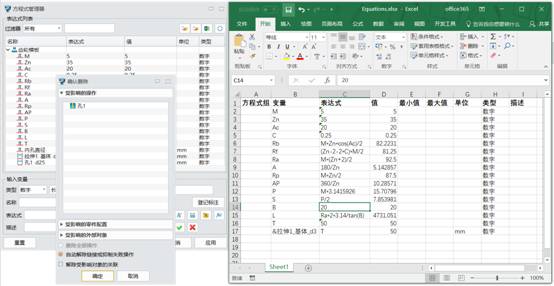

需注意的是，在刪除已有且在建模過程中使用的變量時，軟件會彈出“確認刪除”的對話框，提示用戶對相關聯的命令進行操作，如圖7所示。


 圖7 確認刪除變量

除此之外，“用Excel編輯”功能需要在Microsoft Office Excel 2003、2007、2013和2016版本上進行相應操作，對于沒有安裝該程 序的系統，此功能將無法使用。目前，WPS及其他辦公套件暫未支持。 以上就是中望3D2018新增的“用Excel編輯”功能。它不僅拓展了參數化編輯的應用場景與邊界，還提供了更快捷的不同數模文件間相 同或類似參數的相互轉換與編輯能力。相信這一新功能，能幫助大家在工作中極大提高參數化的工作效率。
