作為一種超高性能技術，VoluMill通過恒定的材料去除率，讓機床和刀具能夠在理想的銑削條件下運行。VoluMill生成的刀路軌跡平滑，對主軸和切削刀具產生的壓力小。在實際的三維CAD設計中，設計師采用VoluMill刀具路徑可極大縮短生產周期，有效延長刀具使用效率。

中望3D2019 CAM功能中，通過VoluMill的2軸和3軸工序集成，設計師在中望3D2019 CAM工序中只需簡單定義材料去除率、特征等參數，即可快速生成軌跡平滑、抬刀最少、切削效率極高的刀軌。


圖/左：2軸刀軌；右：3軸的刀軌

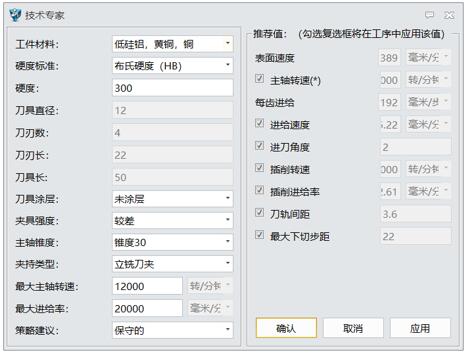

不僅如此，應用中望3D2019中的智能技術專家系統，設計師根據實際情況選擇加工材料、機床的極限轉速和進給率等參數后，智能技術專家系統即可自動計算出工序的轉速、進給率、步距和下切步距等參數最佳值，供設計師選用。設計師亦可根據專家系統參數的生成情況，結合企業實際生產需求，調整更加有利于加工效率的參數，從而實現參數自定義下高效高質的產品生產。


圖/智能技術專家系統

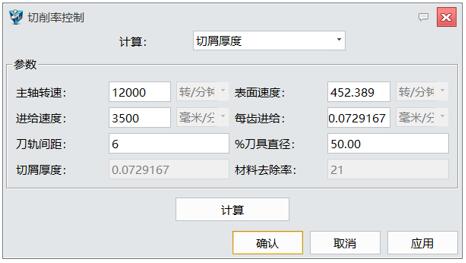

此外，設計師可通過修改切削率參數，控制材料移除率，進一步提高切削效率，縮短加工時間。


圖/切削控制

小結：中望3D2019 CAM功能中，通過VoluMill技術的集成和功能升級，讓設計師用最少的參數設定生成具備恒定材料去除率的刀軌，進一步提高生產效率，保證零件的高質出品。
