對于三維CAD設計師來說，設計師們在進行CAD設計過程時常需要各種管理器的配合，以提升設計速度，管理圖檔。國產知名三維CAD/CAM軟件中望3D包含了設計過程中常有的管理器，如工業CAD設計建模過程中常用的歷史管理器、裝配管理器、視圖管理器、視覺管理器等，通過管理器的功能，能夠?qū)δＰ瓦M行必要的更改、變更，操作步驟地抑制、重生；方便三維CAD設計師們靈活的管理圖檔。

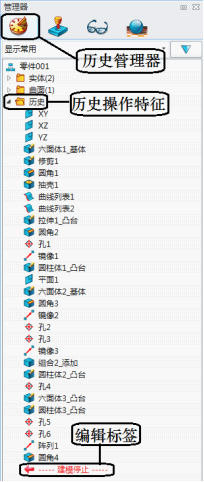

       1、歷史管理器——主要用于設計中的歷史特征管理，可以對歷史特征進行回放、編輯、刪除等操作。



\

圖1，中望3D歷史管理器界面

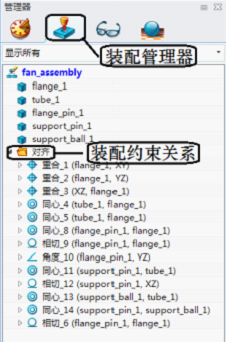

       2、裝配管理器——主要用于裝配文件中的組件管理，可以對組件進行編輯、刪除、顯示/隱藏等操作。



\

圖2，中望3D裝配管理器界面

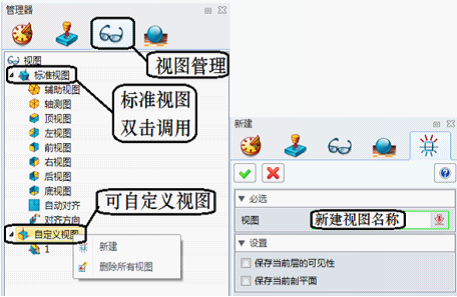

       3、視覺管理——中望3D支持將當前非標準定位的視圖保存，以備后續使用。

       a、單擊視圖管理器中的“新視圖”按鈕，系統彈出“保存視圖”對話框，如圖1-43所示。

       b、輸入一個視圖名稱，單擊“確定”按鈕，即完成新視圖的創建。

       c、雙擊“視圖管理器”中的視圖名稱，即可激活或定位到該視圖。



\

圖3，中望3D支持將當前非標準定位的視圖保存

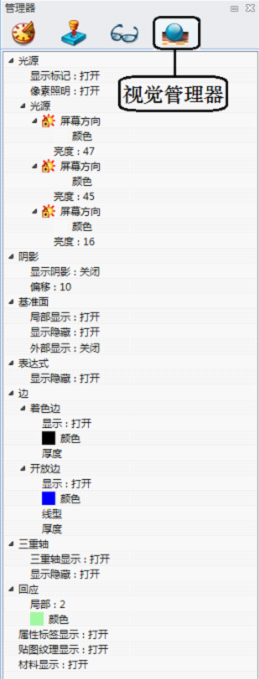

4、視覺管理——可以通過設置光源、陰影等來改變零件的顯示效果。



\

圖4，中望3D視覺管理器界面



       中望3D是一款國產高端CAD\CAM一體化軟件，管理器的設置及應用，更能夠符合國內CAD設計師的應用習慣，通過管理器的應用，能夠節約CAD設計師的時間，加快產品的設計速度，迅速將CAD設計師的想法創意完美展現。目前參加中望3D有獎測評，有機會贏取3D智能相機和中望3D免費授權號！


       關于中望3D 三維CAD/CAM免費下載

       中望3D是一款高性價比的三維CAD/CAM一體化軟件，造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全。具有兼容性強、易學易用等特點，讓3D設計更加輕而易舉，為企業提供三維CAD/CAM正版化解決方案。歡迎免費下載中望3D 2013（www.zwcad.com/product/zw3d.html），咨詢熱線： 4008-336-663。
