空調行業競爭激烈，市場環境變化大，對空調企業的CAD設計-生產周期要求更高，因此從事空調設計的工程師，常常會遇到一個問題：因?yàn)榭蛻粜枨笞兓脑?，企業也會改變產品規格，從而使得空調盤管的左右側板的長度以及排數需要同步，而其它的尺寸基本是固定的。如果在工程師進行空調的三維CAD設計時，CAD軟件可以直接通過尺寸變量關系來驅動，那么進行三維CAD設計側板時就更加快速。今天，小編特別邀請來自廣東高村空調公司的設計工程師跟大家分享，以國內知名三維CAD/CAM軟件中望3D繪圖工具為例，空調行業的設計工程師是如何通過該軟件的關聯驅動功能來實現快速設計，解決上訴問題：

空調盤管的左右側板（如上實際產品圖）

       首先，新建一個文檔，在菜單欄里選取“插入”-----彈出如下對話框，輸入變量符號、表達式

       可設置出一個變量關系式，以此方式建立另外兩個變量，則步驟值為。

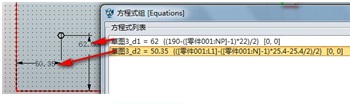

       步驟二：繪制草圖矩形框，選中需要變量的尺寸進行變量設定，如下圖設置長度L1值，讓長度與變量關聯起來，當你需要更改長度LI時，只需更改變量就可以跟隨變動，非常方便，也減少了工程師的額外的操作步驟，使設計更加快速。

       步驟三：長方形框拉伸，以拉伸面為基準，進入草圖，繪制凹陷孔草圖，并對尺寸進行變量設置，（如下圖）

       生成的凹陷孔，進行陣列變量設置（如下圖）

       若需凹陷孔的個數跟隨長度的變化而改變，則可以修改變量參數，如下圖修改變量L1，則可以驅動凹陷孔橫向數值。

       則可以根據設計需求，設計出各種規格的產品，如下圖所示：

       通過廣東高村空調公司的以上實踐案例分析可得知，中望3D引用參數變量，它能方便、智能的幫助工程師提高三維CAD設計效率與準確率，能更快速地投入生產，極大降低了了空調市場需求的變化對CAD設計生產周期的影響，保證設計-加工更加快速地實現。為此，中望3D也為大量這類型需求的客戶，提供了CAD/CAM解決方案。
