日前落幕的世界技能大賽中國集訓基地3D設計打印公眾開放日，向市民大眾普及了3D設計及3D打印的相關知識，其中現場指定示范案例是使用操作三維CAD設計軟件中望3D來進行孔明鎖魔方的前期設計，然后進行3D打印。具體如何操作呢？本文將一一詳細揭曉。

       我們知道，3D打印技術，也稱為快速成型技術，首先必須是以計算機三維CAD設計模型文件為基礎，通過3D打印機軟控系統，然后運用粉末狀金屬或塑料等可粘合材料，通過逐層堆積疊加成型，制造出實體產品。也就是說，3D設計軟件設計出來的模型是3D打印的根本（也就是通常所講的“建模”）。至于在本次3D設計打印開放日中的快速建模設計孔明鎖魔方步驟，不是本文描述的重點，有興趣關注設計的網友可到中望3D官網社區http://www.zwcad.com/community/thread-11273-1-1.html查詢相關文章。

\

       常見的三維CAD設計軟件有國外的Solidworks，NX，國內中望3D等。由于中望3D具有靈活的自由曲面混合建模功能，能滿足企業進行精確設計的需求，而且在2013的版本中加入了直接輸出到“3D打印機”（Print3D）的功能，讓用戶非常方便快捷地與3D打印機交互，快速打印，因此受到業界人士喜愛。下面讓我們看看怎么操作3D打印步驟：

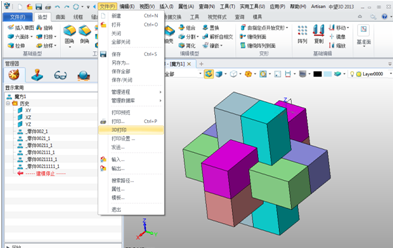

       第一步：由于3D打印文件格式為STL，首先將設計好的模型圖紙用中望3D輸出轉為STL格式。中望3D有完整的輸入輸出數據接口，專用于與3D打印軟件無縫接合。選擇“文件”操作界面上的“3D打印”按鈕（如下圖），可以自動切換到專用3D打印軟件界面，無需手動轉換STL格式，進行3D打印編程工作。

\

       第二步：把孔明鎖魔方STL文件輸入到３Ｄ打印機對應的打印管理軟件，由于３Ｄ打印機有一個最大打印尺寸，可以根據打印機的可打范圍對產品的位置、放置方向、比例大小和打印屬性進行調整。

       Objet公司的３Ｄ打印機可以通過Objet Studio打印管理軟件來對打印產品進行輸出前的產品調整并指定打印材料。相關設置完畢就可以輸出到３Ｄ打印機進行實際的產品打印。

\

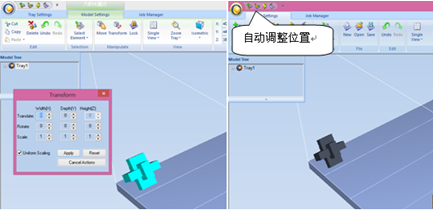

       可以根據實際需要對零件調整比例，從上圖可知原始大小已經適合打印操作，調整產品放置位置，放置在打印工作臺范圍內。

\

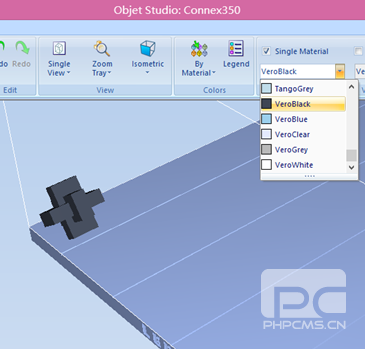

       指定對應的打印材料。

\

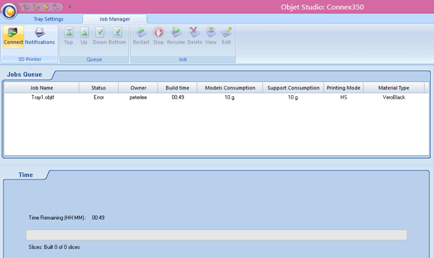

       第三步：通過輸出打印機功能實現打印操作。

\

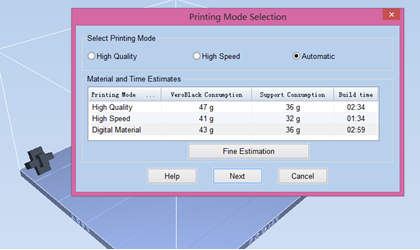

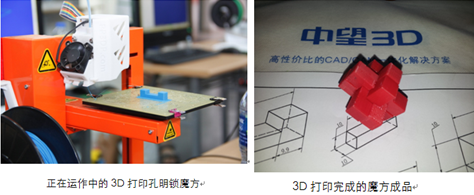

       從上圖可以得知打印加工所需時間02:34、產品重量47g、承托重量36g，所需材料總重量為83g，最后待打印機完成打印就可以把產品打印出來。見下圖：

\

       通過3D打印技術，我們可以快速的對新產品進行設計、測試等工作。特別對復雜的產品更能體現其快速成型、節約成本之優勢。其中運用中望3D簡單操作即可快速進行3D打印前期必要的實體建模過程。由于中望3D具有獨創的Overdrive™內核,支持設計師無縫同時地對線框,實體和自由A級曲面工作,參數化設計方式專注制作完整準確的模型，因此在自由建模過程非?？旖葺p松。目前中望3D 2013 SP新版已推出，除了具有支持64位版本，輕松打開4G超大圖紙模型外，還有更多增強功能，CAM加工編程更精準等亮點功能。想了解讓人眼前一亮的SP版新功能，請登陸中望3D官網免費下載：www.zw3d.com.cn
