在三維CAD/CAM一體化軟件中望3D的文件管理方式中，單文件管理方式與多文件管理方式并存，且均支持自頂向下、自底向上的裝配模式。其中，中望3D的多文件管理模式能將所有的裝配文件均歸類到一個Z3文檔來管理，既有利于數據交換過程中文件完整性的保持，也有助于協作設計，為設計師工作帶來極大的便利。中望3D用戶還可根據實際需求，同時使用單、多文件管理方式，享受兩種方式的優點。

       雖然用戶能自由、靈活的選擇裝配模式，但在不太了解軟件的情況下，用戶可能會出現一些操作失誤，無法順利體驗此軟件的強大功能。例如，當某些用戶運用中望3D多文件管理模式進行自底向上的裝配時，軟件會出現“對象為空”的提示，使用戶誤以為軟件無法繼續工作。接下來，本文將為大家細致解析此類問題的成因，并提供有效的解決方案。

       疑難問題：無法插入零件

       在使用中望3D時，許多行業的用戶（如空調行業等）都喜歡采用自底向上的裝配方式。在新建零件PART檔時，設計師往往不選擇在命名輸入選項中命名（設計師通常不會在這一步中確定名稱，而是在零件設計好后進行文件命名）。此時軟件會默認將零件以“零件00X”命名，如下圖：
中望3D新建零件時的默認零件命名

        當零件設計好，保存后則為零件00X ，如右圖： 。一般零件設計好后，再來進行文件命名。此時，裝配過程中，裝配檔也同樣選擇不命名，讓軟件以默認方式命名，則無法進行插入裝配。這就是用戶經常說的“零件插入進來，不見任何對象”。（可能有用戶會問，為什么不在新建時就把名稱定好？產品設計時，往往不能把名稱全想好，包括裝配檔也未必能先定名稱。因此，設計師基本選擇都不命名，而是選擇生成文件后再來重命名。）

       原因詳解：對象名稱、文件名稱概念混淆

       為大家解釋問題成因前，我們需理解對象名稱跟文件名稱的實質意義：對象名稱是指新建時的這個名稱零件00X。如下圖：

       文件名稱是指保存后的名稱，如右圖： 。

       中望3D自底向上的裝配過程中，用戶選擇的是對象名稱，而不是文件名稱。當修改文件名時，表面看起來是更改了，但實質的零件對象名沒有改變。當用戶進行裝配時，軟件默認裝配的是對象名稱，而不是文件名稱。這樣一來，就造成了無法插入零件的問題。

       兩種方案，讓疑難問題迎刃而解

       方法一，確保裝配的對象名稱與零件得對象名稱不一致。

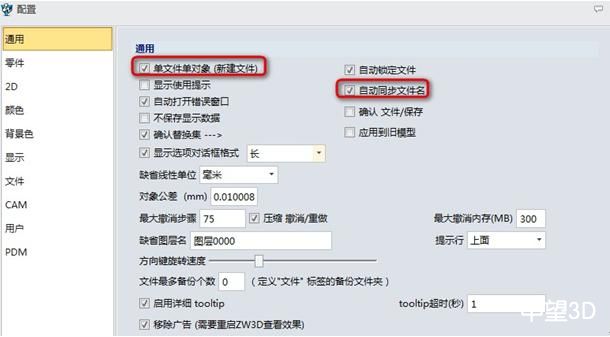

       方法二，打開軟件后，在實用工具下------配置------通用-------彈出如下對話框，勾選上如下紅圈，進行設置轉換為單文件模式。

       新建后，則進入到單對象模式，無論更改對象名稱、文件名稱，都不會造成裝配后無任何文件。但由于這種模式屬于單對象文件，出工程圖時，則不能按多對象文件模式出工程圖（鼠標右鍵---2D工程圖）。單對象文件模式出工程圖，則需新建工程圖檔，進行投影生成工程圖。

       本文為大家解答了自底向上裝配中一個較易出現的操作問題。深入了解中望3D單、多文件管理方式的原理與應用，有利于我們更好把控這個功能點，提升文件管理的效率。筆者相信，只要用戶更加深入的了解中望3D軟件功能，進行合理操作，就能充分體驗軟件的易用性，提升工作效率。為了幫助用戶全方位了解三維CAD中望3D2014的更多功能，中望3D推出 “跟奉老師學3D”線上交流探討區http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老師可在線解答網友疑問，幫助大家快速掌握3D設計并實際投入工作中。
