河南科技大學 楊志飛

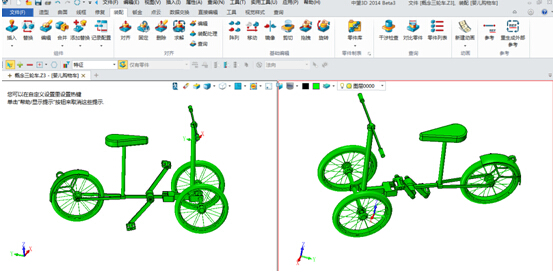

       自行車是我們?nèi)粘Ｉ钪械钠胀ń煌üぞ?，作為一名?a href="http://askorans.com/" target="_blank">三維設計軟件進行三維建模設計的在校學生，能發揮創意思考是一件有趣的事情，所以我在想能不能設計一款概念三輪車呢，在大街上騎著這樣的三輪車會不會很拉風呢？如下圖所示為我運用三維CAD軟件中望3D設計的概念三輪車：



用中望3D輕松繪制概念三輪車

      該概念三輪車采用全綠色設計，看起來更加符合國家綠色節能環保的理念，另外它采用小輪設計，很適合在城市路面行駛，最重要的是它采用反三輪布局，前邊為兩個從動輪，后邊為驅動輪，看起來是否“高大上”呢，這就是我的創意——概念三輪車。很早以前就從報道中知道三維CAD軟件中望3D建模功能強大，操作界面簡單，因此用三維設計軟件中望3D進行我的創作過程，下面我就作為一個三維軟件設計老手，選擇概念三輪車后輪零件的車輪作為演示例子，為大家講解如何用三維CAD軟件中望3D快速建模設計：

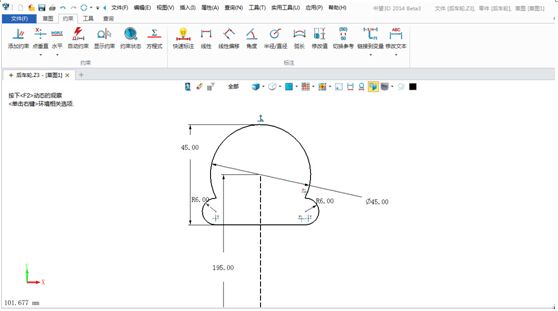

       第一步，輪胎的繪制。選擇XY平面插入草圖，繪制輪胎的截面草圖，如下圖所示（圖中已給出尺寸）：


用中望3D繪制輪胎的截面草圖

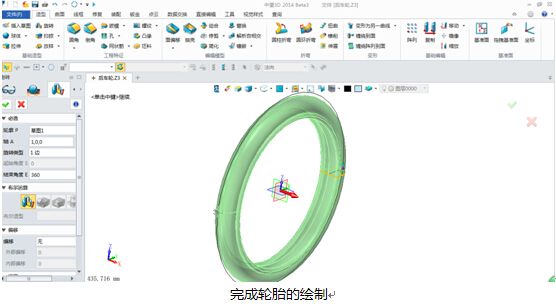

        在這里要注意圓弧的繪制中位置的確定。完成草圖繪制后退出，選擇旋轉命令，完成輪胎的繪制，如下圖所示：

完成輪胎的繪制

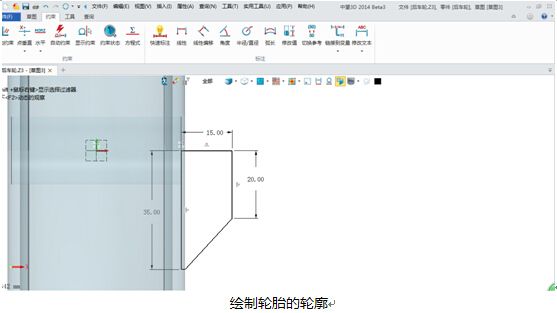

       第二步，輪胎盤的繪制。選擇XY平面插入草圖，繪制如下圖所示的輪廓：






        然后點擊退出，選擇旋轉命令完成輪胎盤的繪制。

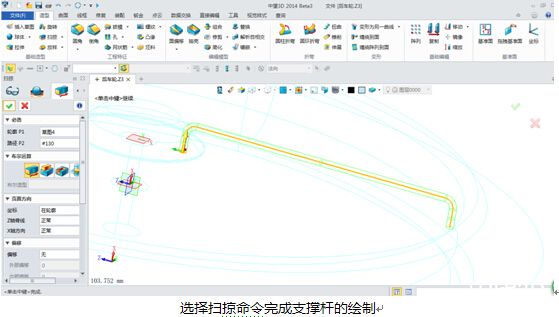

        第三步，輪胎支撐桿的繪制。分別繪制支撐桿的輪廓和路徑草圖，然后選擇掃掠命令完成支撐桿的繪制，如下圖所示：

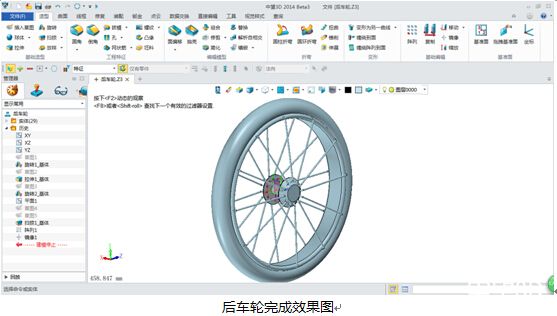

      接下來再進行輪胎支撐桿的陣列等其他特征的繪制，最終完成后車輪的建模，具體可以參照?qǐng)D紙中的數據，如下圖：



       完成后車輪的建模后，大家可以照葫蘆畫瓢，一次完成概念三輪車的剩余11個零件的建模，最終完成裝配。在整個概念三輪車的建模過程中，由于自己的小粗心，總是選取不了某些特征比如當時陣列支撐桿，后來才發現是屬性過濾器中竟然選擇的是除特征外，導致自己始終無法選擇該特征，所以說熟悉掌握一門軟件，對你自己的幫助將起到事半功倍的作用，大大提高你的設計效率。用中望3D來建模設計，真心認為用起來非常得心應手，我很驚喜國產的三維CAD居然不會遜色proe、UG、solidworks等國外的三維設計軟件，另外，中望3D針對初學者提供完善的培訓機制，保證學習的便捷性和靈活性，且時間長期有效，有興趣的同學們可以看過來哦http://www.zw3d.com.cn/special/zhuanqu/list-102.html
